Detector de fallas ultrasónico portátil Sonocon B

Detector de fallas ultrasónico portátil Sonocon B



Sonocon B pertenece a la última generación de los dispositivos ultrasónicos portátiles. Utilizando la electrónica de alta tecnología y poseyendo el riquísimo juego de los modos y funciones de programa, este puede resolver cualquier tarea que puede ser resuelto con la ayuda del dispositivo ultrasónico portátil.

También Usted puede ver el video didáctico para el trabajo con Sonocon B. Conocer más…




Portable Ultrasonic Flaw Detector Sonocon B

  • Cómodo y ligero

Sonocon B es el dispositivo ultrasónico ligero. Su peso es sólo 0,95 kg. Gracias a su carácter ergonómico y presencia de la correa se puede manejarlo fácilmente con la ayuda de una mano, lo que es muy importante en las condiciones de campo, y especialmente durante el trabajo a la altura. El dispositivo puede ser utilizado tanto por los diestros como por los zurdos. La pantalla de gran contraste de las dimensiones óptimas y resolución (800×480) previene la tensión excesiva de los ojos del operador.

RECIBIR EL CáLCULO INSTANTáNEO DEL PRECIO DE NOSOTROS HOY

  • Potente y multifuncional

Sonocon B es el dispositivo digital ultrasónico, que une 3 dispositivos en 1:

  • detector de fallas;
  • medidor de espesores con la función de А-Scan;
  • dispositivo de inspección de corrosión

Esto se realiza con la ayuda del software conmutable. En la versión «UT» Sonocon B cumple todas las funciones del detector de fallas ultrasónico potente necesarias para su ajuste, busca de los defectos y su evaluación ulterior. En la versión «Thickness gauge +» («Medidor de espesores+») éste se convierte en el medidor de espesores perfeccionado A-Scan, que también puede realizar el mapeo de la corrosión.


  • Explotación en las condiciones duras

La pantalla de gran contraste permite trabajar a la luz solar directa. El grado de protección del cuerpo del detector de fallas contra la penetración de los cuerpos sólidos y agua corresponde a IР65. El diapasón de las temperaturas de funcionamiento – de -30°C hasta +50 °C (-22°F hasta 122°F). El detector de fallas es resistente a la influencia de la radiación ionizante y está destinado para el funcionamiento en las condiciones de la humedad elevada.

Portable Ultrasonic Flaw Detector Sonocon B
Portable Ultrasonic Flaw Detector Sonocon B
  • Facilidad de explotación

Sonocon B es máximamente simple en el uso. La filosofía de su interfaz se expresa en la formula: «No rebusque los menús, ¡simplemente presione el botón!» Todas sus funciones más frecuentemente usadas están en el teclado, sólo con el presionar una o dos veces el botón. Esto permite realizar los procedimientos del ajuste y evaluación varias veces más rápido. La gran cantidad de los procedimientos incorporados de la calibración automática permite realizar rápidamente y fácilmente la calibración de los convertidores ultrasónicos rectos, inclinados, convertidores de la onda superficial en los bloques de calibración y hasta en los objetos de la inspección.

Sonocon B tiene muchas sugerencias a un nuevo usuario para el dominio de la interfaz:

  • Retroiluminación: en los modos donde es necesario utilizar varios botones, todos los botones necesarios tienen la retroiluminación.
  • Sugerencias para los puntos del menú: todos los puntos no estándares del menú tienen la descripción durante su activación (cambio).
  • Variantes del menú: el usuario tiene la posibilidad de escoger uno de tres tipos del menú:
    • Completo: contiene todos los puntos del menú en 2 páginas, ofreciendo el acceso a todas las funciones del dispositivo ultrasónico;
    • Simple 1 y Simple 2: contienen todas las funciones principales en una página, agrupadas en varios menús. También hay la posibilidad de añadir 3-4 menús adicionales de la Lista del Menú Completo, formando su menú ideal.

Aplicación industrial:

Ultrasonic flaw detector application
Construcción

Inspección del equipo, por ejemplo, de los mecanismos de elevación.
Inspección de las construcciones metálicas, etc.

Ultrasonic flaw detector application
Metalurgia

Inspección de los molinos de laminación.
Inspección del equipo.
Realización del control de recepción selectivo, etc.

Ultrasonic flaw detector application
Aviación

Inspección de las partes de las aeronaves: trenes de aterrizaje, ruedas, aleta de hipersustentación (flaps), motores, componentes del recubrimiento, etc.

Ultrasonic flaw detector application
Transporte ferroviario

Inspección de las juntas soldadas, piezas de los coches, locomotoras, cisternas, puentes y otros.
Medición de las atenuaciones corrosivas y el mapeo de la corrosión.
Inspección de los pares de ruedas (rueda y eje).

Ultrasonic flaw detector application
Industria del petróleo y gas

Inspección de los tubos encamisados y construcciones metálicas de las instalaciones perforadoras y plataformas.
Inspección de las tuberías.
Espesometría – detección de los daños corrosivos y el mapeo de la corrosión.
Inspección de los equipos y partes de los mecanismos.

Ultrasonic flaw detector application
Construcción de máquinas

Inspección del equipo.
Ejecución de la inspección de recepción selectiva de las partes de los Equipos.
Inspección de la soldadura por puntos, etc.

Ultrasonic flaw detector application
Industria energética

Inspección de las juntas soldadas de las tuberías, recipientes, tubuladuras (tubos de empalme), equipo de las centrales eléctricas.
Inspección de los Equipos y de las partes de los mecanismos.
Espesometría de las cucharas de turbinas.
Espesometría – medición y mapeo de la corrosión, etc.

Ultrasonic flaw detector application
Química y petroquímica

Inspección de las juntas soldadas de las tuberías, recipientes, tubuladuras (tubos de empalme), otro equipo.
Espesometría – medición y mapeo de la corrosión, etc.
Inspección de los Equipos y de las partes de los mecanismos.

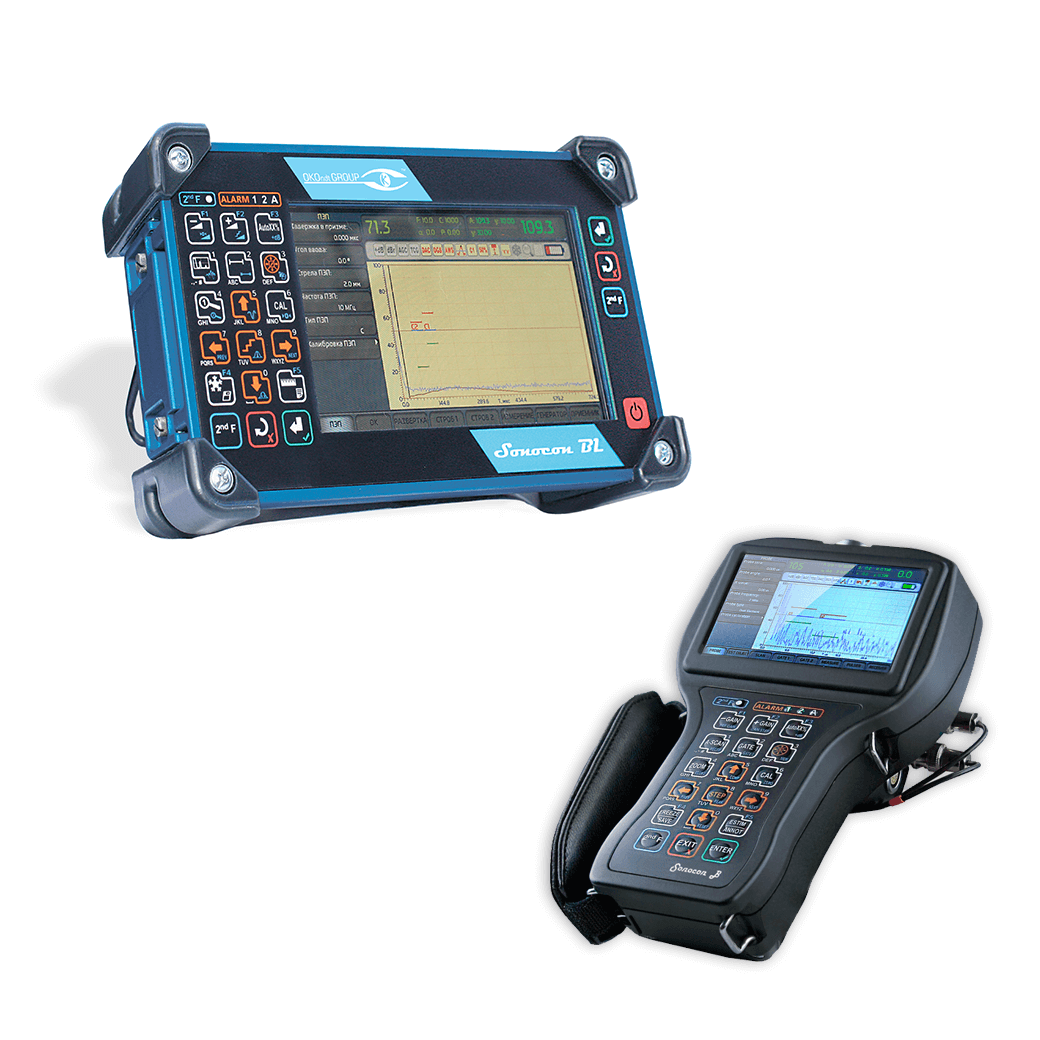

A día de hoy Sonocon es accesible en dos versiones:



Sonocon B

Portable Ultrasonic Flaw Detector Sonocon ß

Sonocon BL

Portable Ultrasonic Flaw Detector Sonocon BL



Posibilidades

Dos modos del generador

En el dispositivo Sonocon B se usan dos modos del generador de impulsos: excitación por choque e impulso rectangular. Esta función junto con la función de la amortiguación electrónica permite controlar la forma, duración y amplitud de las señales de eco en amplios límites.

Premediación de las señales

Esta funcion permite promediar А-Scan de х 2 a 64 veces. Esto considerablemente aumenta la proporción de señal/ruido, de tal modo permite trabajar con confort hasta con los valores altos de amplificación y asegura las mediciones más precisas.






Funcionamiento rápido y cómodo

Control directo de А-Scan y de ventanas

Al presionar solo un botón el operador puede controlar А-Scan o las ventanas.

Menú del acceso rápido

El botón del menú del acceso rápido concede el acceso al juego de los menús circulares, que permiten cambiar rápidamente los parámetros del medidor y alarma (ASD).

Ayuda durante la busca de las indicaciones y durante su evaluación

“Modo de trazado de la exploración según las repercusiones (modo “Legs marking”)



Modo de trazado de la exploración según las repercusiones (“Legs marking”) cambia el fondo de А-Scan, marcando sus partes, que corresponden a los segmentos descendientes del rayo, con el color amarillo y los segmentos ascendientes – con el color de rosa. Esto ayuda a estimar visualmente la posición según la profundidad del reflector (defecto), que causa la indicación.

Modo «Escala intelectiva»



En este modo se representa como el А-Scan aumentado (de una de las dos ventanas de medición) así como el А-Scan completo no escalado. Esto ayuda al operador no omitir la indicación que está fuera de la ventana.

Modo «Evaluación»





El modo «Evaluación» es muy útil durante la ejecución de la evaluación de las indicaciones «difíciles para captar». La evaluación de las indicaciones regulares en este modo ocurre mucho más rápido. Cuando este modo está activado, el operador necesita sólo realizar el escaneo a ciegas de la zona de interés, y el detector de fallas controlará todas las señales de eco en la primera ventana, encontrará la señal mejor (de acuerdo con la amplitud), regulará automáticamente la amplificación para asegurar el ajuste de esta señal para el nivel estándar y la «congelará». La indicación «mejor» ahora puede ser evaluada y conservada en el informe en caso de necesidad. Al desconectar el modo «Evaluación» la amplificación automáticamente vuelve al valor inicial.






Sistemas de evaluación de los defectos

Sistema de las curvas DAC



El sistema incorporado DAC permite construir las curvas DAC de acuerdo con tales documentos normativos: ASME (una curva y 3 curvas), EN 1712, EN 1713, EN1714, JIS Z3060, GB 11345, GB 4730. También es posible utilizar las opciones del usuario. La curva básica puede contener hasta 128 curvas. Es posible construir hasta 6 puntos adicionales. Además de las funciones estándares de toda clase del sistema DAC Sonocon B ofrece tales funciones como «20-80», función de conversión de DAC en TCG y otras.

Sistema DGS (AVG)



El sistema DGS permite construir hasta 3 curvas DGS para los diámetros equivalentes dados de las superficies de los convertidores rectos e inclinados combinados. También da la posibilidad de medir las indicaciones del diámetro equivalente y superficie equivalente.

Sistema AWS D-rating (clasificación de las discontinuidades de la soldadura)

En Sonocon B se usa el cálculo automático de D-rating, de acuerdo con las Normas y reglas de la realización de la soldadura de las construcciones (secciones D 1.1 y D 1.3) de la Sociedad americana de soldadura (AWS).

Automatización del ajuste

Biblioteca de los convertidores



Para el ajuste de los parámetros del convertidor elegido es suficiente elegir la posición necesaria de la biblioteca de los convertidores – y todas las opciones correspondientes se cargarán automáticamente.

Calibración automática



Sonocon B ofrece una gran cantidad de los procedimientos automatizados de calibración: en el aire, en el bloque de calibración incorporado (muestra), así como la calibración clásica de uno y dos puntos.






Conservación y procesamiento de los resultados de la inspección

Ficheros estructurados



Una de las tareas más importantes y difíciles de la espesometría de los objetos grandes de control es la organización correcta de los resultados de las mediciones con el fin de facilitar su análisis. Utilizando Sonocon B, el operador tiene la posibilidad de escoger uno de varios modelos casi para cualquier tipo de la pieza de ensayo:

  • “Línea” (1D) – es ideal para los tubos del diámetro pequeño, etc.
  • “Línea+” (2D) – se usa para el grupo linear de los objetos lineares (línea de las líneas), para la medición del espesor de los tubos del diámetro grande sección por sección, etc.
  • “Grilla” (2D) – se usa para la inspección de los objetos grandes cuasiplanares, tales como los cuerpos de los buques, depósitos, depósitos de petróleo, etc.
  • “Línea++” (3D) – se usa para la inspección del grupo de superficie plana de los objetos lineares.
  • “Grilla+” (3D) – se usa para el grupo linear de los objetos cuasiplanares.
  • “Caldera” (3D) organiza los puntos de medición en los tubos y tubos en los niveles.

Estadística instantánea de las mediciones



Sonocon B permite no sólo examina los datos de las mediciones realizadas, pero también analizar estos datos, facilitando la estadística para todo el fichero y para cada lugar de las mediciones.






Inspección de la corrosión

B-Scan de los espesores – sección de los espesores



B-Scan del espesor es la sección del objeto de inspección, hecho por el rayo ultrasónico, que es fácil obtener con la ayuda de cualquier escáner unidimensional con el sensor de vía. Este muestra el perfil de la pared posterior, según el cual es muy cómodo determinar el tipo de la corrosión.

С-Scan de los espesores – mapa de espesores



С-Scan de los espesores se obtiene con la ayuda del escáner bidimensional o por la serie de los escaneos lineares, recibidos del escáner unidimensional, y se usan para el mapeo de la corrosión.






Software para el trabajo con el ordenador

Sonocon B va en el juego con el paquete del software para los ordenadores que corresponde al software interno – UT, Medidor de espesores + o ambas versiones.
El software para los ordenadores se usa para la ordenación de las opciones del dispositivo, resultados de la inspección, análisis de los resultados de la inspección y formación del informe.

Medidor de espesores +:

UT:

Portable Ultrasonic Flaw Detector Sonocon B
Portable Ultrasonic Flaw Detector Sonocon B
Portable Ultrasonic Flaw Detector Sonocon B
Portable Ultrasonic Flaw Detector Sonocon B
Portable Ultrasonic Flaw Detector Sonocon B

Pantalla
Dimensión 4.5”
Resolución 800×480
Conectores
Conectores para el convertidor 2 × BNC o
2 × LEMO-1 o
2 × LEMO-00
Salidas analógicas Alarma (ASD)
USB1 Tipo A
LAN
Generador de los impulsos de resonancia
Tipos de excitación por choque e impulsos rectangulares
Voltaje (de los impulsos rectangulares) 50 V, 100 V,
150 V, 200 V,
250 V, 300 V,
400 V
Duración (de los impulsos rectangulares): de 20 ns hasta 1000 ns con el paso 10 ns; modo manual y automático
Voltaje (excitación por choque) Bajo: 50 V,
Alto: 300 V
Amortiguación
Modos de PRF CCómodo, Bajo,
Medio, Alto,
Manual
Frecuencia de repetición (PRF) de 15 hasta 6000 Hz
Control de las señales fantasmales 3 modos
Receptor
Gama (para acero, onda longitudinal) 8000 mm (314 pulgadas)
Amplificación de 0 hasta 110 dB,
con el paso 0,1 dB
Señal de entrada máxima 20 V (de pico a pico)
Banda de paso 0.2 MHz - 27 MHz
Filtros 0.2-27 MHz,
0.2-10 MHz,
2.0-21.5 MHz,
8.0-26.5 MHz,
0.5-4 MHz,
0.2-1.2 MHz,
1.5-8.5 MHz,
5-15 MHz,
0.4 MHz,
0.5 MHz,
1 MHz,
1.25 MHz,
2 MHz,
2.25 MHz,
2.5 MHz,
3.5 MHz,
4 MHz,
5 MHz,
7.5 MHz,
10 MHz,
15 MHz,
20 MHz
Elección del ajuste de filtros
Modos de la detección señal de radio, de onda completa,
semionda positiva, semionda negativa.
TCG (TVG) profundidad 110 dB;
nclinación de la curva hasta 110 dB/µs
Medicación de la señal OFF / 2x / 4x / 8x / 16x / 32x / 64x
Corte 0-80% de la altura de la pantalla
Mediciones
Cantidad de las ventanas 2
Cantidad de los cursores 2
Modos 1, 2, C1, C2, 1-2, 1-C1, 1-C2, 2-C1, 2-C2, C1-C2
Modos de medición del tiempo pico, porche
Medición de la amplitud hasta 220 % de la altura de la pantalla
Unidad de medida mm / pulgada / µs
Campos de salida 5
Alarma (ASD)
Cantidad de las ventanas 2
Cantidad de los niveles 3
Evaluación de los defectos
AWS
DGS (AVG)
DAC
DAC: cantidad de los puntos 128
Construcción automática de las curvas DAC de acuerdo con los estándares ASME & ASME III,
EN 1712, EN 1713,
EN1714, JIS Z3060,
GB11345, GB 4730
Curvas DAC del usuario hasta 6
DAC 20-80
DAC <=> TCG
Memoria
Ajustes
Resultados del control (con A-Escaneos)
Capacidad 2 GB (hasta 64 Gb)
Software para el ordenador
Otras posibilidades
Control del contacto acústico
Ajuste automático de la amplificación: independientemente para ambas ventanas
Calibración rápida
Evaluación rápida (captación de la mejor señal)
Auto XX % (50% o 80%)
Amplificación de apoyo
Retardación del pico (recolección, memoria de los picos)
Comparación de las señales
Escala intelectual
lección del menú Completo
Simple 1
Simple 2
Retroiluminación del teclado
Retroiluminación inteligente (contextual) del teclado
Cantidad de las combinaciones de las teclas2 41
Parámetros físicos
Dimensiones 9.5×4.4×5.3"(241×112×135 mm)
Peso con la batería 0.95 kg
Rango de temperaturas de funcionamiento -30°C hasta 50°C
Protección contra polvo y humedad IP65
Duración de la batería 8 horas
Batería de repuesto
1 USB Tipo A (aka Host o Master) permite conectar los dispositivos externos (lápiz de memoria USB, mouse, etc.).
Generador de impulsos
Tipo generador de los impulsos rectangulares
Selección automática de los parámetros del generador para el tipo del convertidor escogido voltaje,
duración,
amortiguación
Frecuencia de las mediciones (velocidad de actualización de las indicaciones) de 1 hasta 100 Hz
Modo de la Frecuencia de repetición del impulso acústico automático (se calcula del valor establecido de la velocidad de actualización de las mediciones, tomando en cuenta las mediaciones)
Receptor
Gama (para el acero, onda longitudinal) 8 000 mm
Ajuste automático de la amplificación individualmente para 2 ventanas
Modos del Ajuste automático de la amplificación Off / frente / pico
Modos de la amplificación máxima del Ajuste automático de la amplificación alto, medio, bajo, manual, off.
Autoselección de los filtros (de acuerdo con el tipo del sensor)
Medición
Diapasón de velocidad de las oscilaciones ultrasónicas de 250 hasta 16000 m/s
Diapasón de mediciones de 0,4 hasta 16 000 mm
Resolución de mediciones 0,01 / 0,1 / 1 mm (0,001 / 0,01 / 0,1 pulgadas)
Cantidad de las ventanas 2
Modos 1, 1-2
Modos de medición del tiempo frente, cero-frente de cruzamiento de cero
Unidad de medida: mm / pulgada
Modo de demostración del mínimo y máximo de las mediciones
Modo diferencial
Indicaciones % del desgaste
Compensación de temperatura
Recolección de los datos:
  • B-Escaneo de los espesores
  • C-Escaneo de los espesores


Mediciones según los previamente obtenidos:
  • B-Escaneo de los espesores
  • C-Escaneo de los espesores



Alarma (ASD) y representación
Tipo de alarma (ASD) min., max., min y max.
Alarma en el caso de la pérdida del contacto acústico
Ultima indicación (en el caso de la pérdida del contacto acústico)
A-Escaneo
Cursor (línea de detección)
B-Escaneo de los espesores
С-Escaneo de los espesores
Ficheros multidimensionales: vista previa rápida
Ficheros multidimensionales: estadística del fichero
Ficheros multidimensionales: estadística en el lugar de las mediciones
Calibración
De 1 punto
De 2 puntos
Medición de la retardación en el prisma: en el aire
Medición de la retardación en el prisma: en el bloque incorporado
Memoria
Ajustes
Ficheros multidimensionales estructurados 1-3 dimensiones
Cantidad de las indicaciones en un fichero hasta 100 000
Formatos de ficheros accesibles 6
Datos adjuntados comentarios,
A-Escaneos,
B-Escaneos de los espesores,
C-Escaneos de los espesores,
microgrillas
Capacidad de la memoria 2 GB (hasta 64 Gb)
Software para el ordenador
Otras posibilidades
Retroiluminación del teclado
Retroiluminación inteligente (contextual) del teclado
Escala intelectual
Cantidad de las combinaciones de las teclas2 29
2 Cantidad de las funciones accesibles del dispositivo, que se activan con un par de presiones de los botones.
Nombre y descripción Cantidad, piezas
Bloque electrónico 1
Convertidor piezoeléctrico:TSD5-10 1
Cable de conexión del convertidor/ Bloque electrónico (2lemo00×2BNC) 1
Cargador de baterías tipo Mascot 2542 1
Correa para la mano 1
Software para el procesamiento de los resultados de la inspección en el ordenador “Medidor de espesores+” y “UT” 1
Batería recargable 1
Bolsa o funda 1
Documentación
Manual de operación para Sonocon B en la versión "UT" 1 ejemplar
Manual de operación para Sonocon B en la versión “ Medidor de espesores +” 1 ejemplar
Manual de operación del software para el ordenador en la versión “UT” 1 ejemplar
Manual de operación del software para el ordenador en la versión “Medidor de espesores +” 1 ejemplar
Manual de operación de cargador de baterías Mascot 1 ejemplar
Nombre y descripción Cantidad, piezas
Bloque electrónico 1
Cargador de baterías Mascot Type 2542 1
Correa para la mano 1
Software para el procesamiento de los resultados de la inspección en el ordenador “UT” 1
Batería recargable 1
Bolsa o funda 1
Documentación
Manual de operación para Sonocon B en la versión “UT” 1 ejemplar
Manual de operación del software para el ordenador en la versión “UT” 1 ejemplar
Manual de operación del cargador de baterías Mascot 1 ejemplar
Nombre y descripción Cantidad, piezas
Bloque electrónico 1
Convertidor piezoeléctrico: TSD5-10 1
Cable de conexión del convertidor/Bloque electrónico (2lemo00×2BNC) 1
Сargador de baterías tipo Mascot 2542 1
Correa para la mano 1
Software para el procesamiento de los resultados de la inspección en el ordenador “Medidor de espesores +” 1
Batería recargable 1
Bolsa o funda 1
Documentación
Manual de operación para Sonocon B en la versión “Medidor de espesores +” 1 ejemplar
Manual de operación del software para el ordenador en la versión “Medidor de espesores +” 1 ejemplar
Manual de operación de cargador de baterías Mascot 1 ejemplar


Sobre OKOndt GROUP

OKOndt GROUP representa un grupo de empresas con más de 30 años de experiencia en investigación, desarrollo y fabricación de productos de ensayos no destructivos para clientes industriales de todo el mundo. Las empresas de fabricaciòn del grupo son «Ultracon-Service» LLC y «Promprylad» LLC.

¿Necesita ayuda?

Contáctenos
