Ensayo EMA ”ОKО”



    Destino del detector de fallas ultrasónico ОKО-22М-EMA

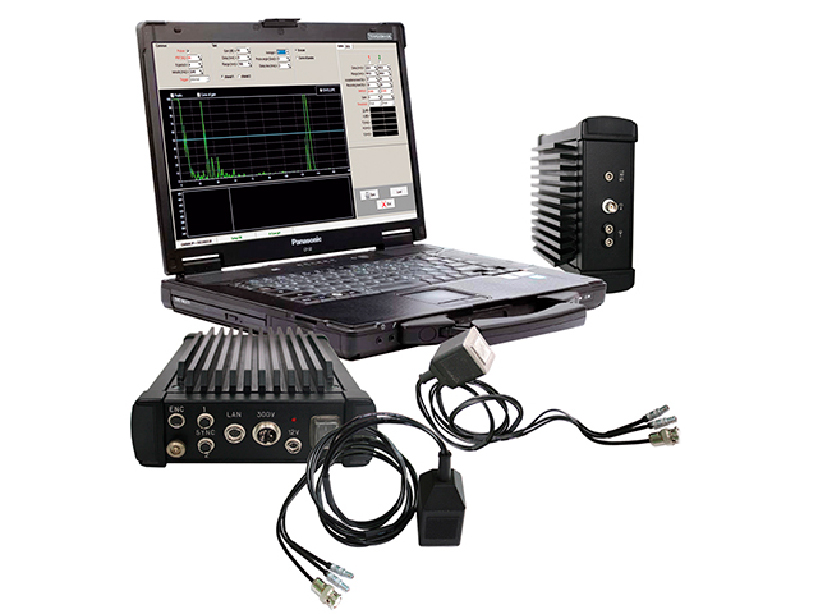

    El detector de fallas ultrasónico ОКО-22М-EMA es el dispositivo electrónico autónomo que fue elaborado para la aplicación con los sistemas fijos, que tienen alta capacidad productiva (Sistemas automatizados multicanales del Ensayo no destructivo (NDT)), con los sistemas portátiles (sistemas mecanizados del Ensayo no destructivo (NDT)), así como para el ensayo manual.



    En vista de que el detector de fallas es el dispositivo independiente y está conectado al ordenador personal a través del canal Ethernet, es posible conectar varios canales EMA al ordenador personal a través del conmutador. Esto permite crear el Sistema multicanal para el control sobre la base del método EMA.



    APLICACIÓN DE LA METODOLOGÍA EMA DEL ENSAYO NO DESTRUCTIVO EN LАS DIVERSАS RAMАS DE LA INDUSTRIA:



    Sector de la industria, objeto de control:

    Documentos normativos:

    Cantidad necesaria de los canales:

    Frecuencia de funcionamiento, MHz:

    Exigencias especiales:

    Metalurgia, control del acero laminado plano;

    EN10160, ASTM 578/A578M-96, A435A, ISO 12094

    60 -100

    2-3

    Temperatura del objeto de control puede llegar а 650 oС

    Metalurgia, inspección de las barras de acero redondas;

    EN 10308, EN 10228-3, ASTM E – 2375, MS-STD – 2154

    3-20

    2-4

    Juego de funcionamiento 1 mm, velocidad de la inspección ultrasónica hasta 2 m/s;

    Metalurgia, inspección de planchones;

    -

    48-160

    0,5; 2; 4;

    Juego de funcionamiento de 0,3-1 mm, velocidad de la inspección ultrasónica hasta 2 m/s;

    Construcción, inspección de las juntas soldadas de los tubos;

    API 5L, API 5 CT, EN 10246-17

    12

    2 - 4

    Juego de funcionamiento 1 mm, velocidad de la inspección ultrasónica hasta 1 m/s;

    Construcción, inspección del cuerpo del tubo, espesometría

    API 5L, API 5CT, EN 10246, ASTM E1816-96

    56

    2 - 4

    Juego de funcionamiento 1 mm, velocidad de la inspección ultrasónica hasta 1 m/s

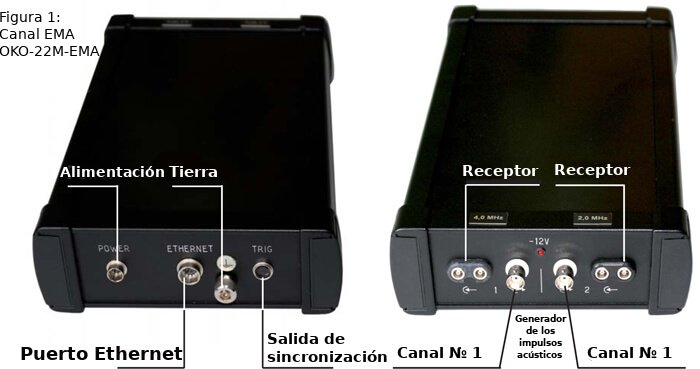

    EMA channel OKO-22M-EMA electro-magnetic acoustic flaw detector

    Figura 1: Canal EMA OKO-22M-EMA

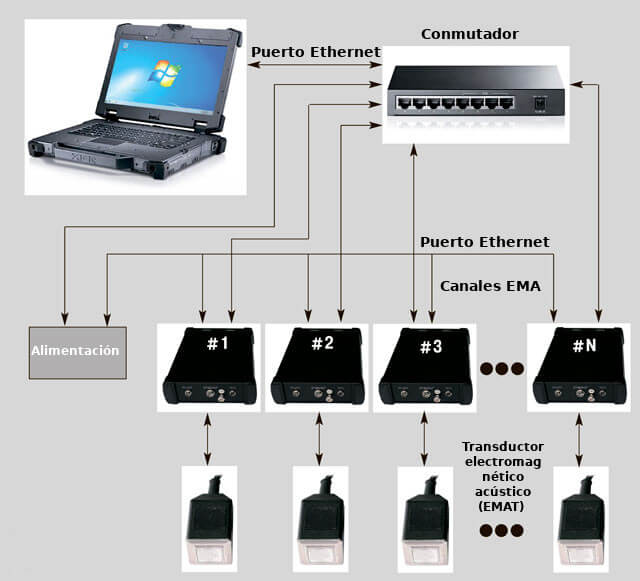

    Structural scheme for connecting the EMA channels

    Figura 2. Esquema estructural para la conexión de los canales EMA

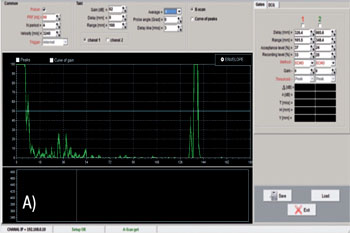

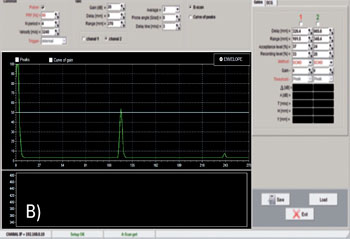

    OKO-22M-EMA electro-magnetic acoustic flaw detector detection of flat-bottom hole OKO-22M-EMA electro-magnetic acoustic flaw detector detection of groove with a depth 0.5mm and length 10mm;
    А) B)

    Figura 3


    • Detección de los agujeros de fondo chato con el diámetro 2 mm a la profundidad de 136 mm (EMAT- 0º- 4 MHz, con el control de las barras 140 mm);
    • Detección del reflector del tipo de riesgo con la profundidad 0,5 mm y longitud 10 mm (EMAT – 45º - 2 MHz, con el control de las barras 140 mm)


    Indicación

    Frecuencia, MHz

    Ángulo de entrada, o

    Dimensión de la superficie de trabajo, mm

    Tipo del conector

    Posición del conector con el cable

    EMAT0.5-0
    EMAT0.5-90

    0.5
    0.5

    0
    90

    20×20
    20×20

    2Lemo00/BNC
    2Lemo00/BNC

    cable
    cable

    EMAT1-0
    EMAT1-45

    1.0
    1.0

    0
    45

    20×20
    20×20

    2Lemo00/BNC
    2Lemo00/BNC

    cable
    cable

    EMAT1-90

    1.0

    90

    20×20

    2Lemo00/BNC

    cable

    EMAT2-0
    EMAT2-45
    EMAT2-90

    2.0
    2.0
    2.0

    0
    45
    90

    20×20
    20×20
    20×20

    2Lemo00/BNC
    2Lemo00/BNC
    2Lemo00/BNC

    cable
    cable
    cable

    EMAT4-0
    EMAT4-45
    EMAT4-90

    4.0
    4.0
    4.0

    0
    45
    90

    20×20
    20×20
    20×20

    2Lemo00/BNC
    2Lemo00/BNC
    2Lemo00/BNC

    cable
    cable
    cable

    EMAT5-0

    5.0

    0

    20×20

    2Lemo00/BNC

    cable

    EMAT5-45

    5.0

    45

    20×20

    2Lemo00/BNC

    cable

    EMAT6-0

    6.0

    0

    20×20

    2Lemo00/BNC

    cable

    EMAT8-0 8.0 0 20×20 2Lemo00/BNC cable

    *Dimensiones de las superficies de trabajo de los transductores electromagnéticos acústicos (EMAT) pueden ser realizadas a petición del Cliente. Es posible también la modificación de alta temperatura de los transductores electromagnéticos acústicos.

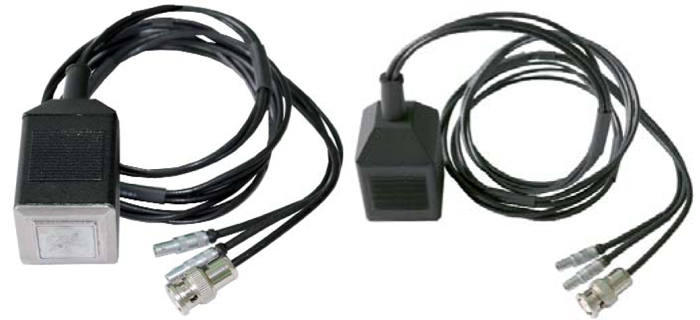

    Figura 4. Transductores electromagnéticos acústicos



    Parámetro

    Valor

    GENERADOR DE LOS IMPULSOS ACÚSTICOS

    Frecuencia de relleno del impulso acústico
    (Selección de la frecuencia de relleno se determina por la tarea de control. Hay 2 canales con diferentes frecuencias);

    0.5, 1, 2, 3, 4, 5, 6, 8 MHz;

    (como la opción adicional son accesibles hasta 8 MHz)

    Tipo del impulso acústico:

    Forma del impulso: radioimpulso

    Cantidad de los períodos

    2-6;

    Amplitud del generador de los impulsos acústicos

    hasta 2000 V de pico a pico;

    Duración del impulso

    depende de la frecuencia de relleno;

    Frecuencia de repetición del impulso acústico

    de 50 hasta 4000 Hz;

    RECEPTOR

    Sintonización de la frecuencia

    de -20 hasta 68 dB (con el paso de la sintonización 0,1; 0,5; 1, 2 dB);

    Filtro de frecuencias:

    0.5, 1, 2, 3, 4, 5, 6 MHz;

    Retardación:

    de 0 hasta 100 mm en el acero (velocidad 3230 m/s);

    Diapasón

    de 1 hasta 6000 mm en el acero (velocidad 3230 m/s);

    Cantidad de las mediaciones:

    2 / 4 / 8 / 16 / 32;

    Presentación de los datos

    А-Escaneo, B- Escaneo, С- Escaneo;

    TCG

    Profundidad

    Para todo el diapasón de amplificación;

    Cantidad de los puntos

    Hasta 20;

    Paso mínimo entre los puntos de TCG

    hasta 1 µs;

    Inclinación máxima de la curva:

    hasta 46 dB/µs;

    VENTANAS DE MEDICIÓN

    Dos ventanas de medición independientes por un canal para la medición de la amplitud y tiempo

    Dos niveles para cada ventana de medición

    Convertidor análogo-numérico:

    10 bit, 80 MHz;

    CONECTORES

    2 conectores lemo00 para la conexión de los transductores electromagnéticos acústicos (EMAT) al receptor del canal EMA;

    2 conectores BNC (uno – para el primer generador de los impulsos, el segundo – para el segundo generador de los impulsos acústicos).

    1 conector para la conexión del sensor de vía;

    1 conector de alimentación;

    1 conector Ethernet para la transmisión de los datos al ordenador personal;

    1 salida de sincronización, que se usa sea para la sincronización entre los canales EMA, sea para la verificación metrológica del canal EMA.
