Detector de fallas ultrasónico portátil Sonocon BL

Detector de fallas ultrasónico portátil Sonocon BL



Sonocon BL pertenece a la última generación de los instrumentos ultrasónicos portátiles. Este puede resolver cualquiera tarea, que puede ser resuelta con la ayuda del instrumento ultrasónico portátil gracias a su electrónica de alta tecnología y el juego riquísimo de los modos y funciones de software.

También Usted puede ver el video de instrucción para el trabajo con Sonocon BL.  Conocer más…


Detector de fallas ultrasónico portátil Sonocon BL

  • SóLIDO con la PANTALLA realmente GRANDE

Sonocon BL está dentro del cuerpo ergonómico de alto impacto del plástico ABS con las almohadas adicionales de goma y está destinado para el uso tanto en las condiciones de campo como industriales. Sonocon BL tiene la pantalla enorme de 7,2 pulgadas con alta resolución. En combinación con la interfaz ingeniosa esto permite observar la imagen del А-Escaneo sin la tensión para los ojos, incluso a distancia.

  • Universal

Gracias al diseño de su cuerpo y el mango plegable en 4 posiciones Sonocon BL es posible colocar cómodamente sobre la mesa, sobre el tubo u otro objeto de inspección — y hasta suspendido. El instrumento también puede ser fijado en el pecho del inspector, asegurando la movilidad.

RECIBIR EL CÁLCULO RÁPIDO DEL PRECIO DE NOSOTROS HOY

  • Potente y multifuncional

Sonocon BL es el detector de fallas ultrasónico digital, que combina 3 dispositivos en uno:

  • Detector de fallas;
  • Medidor de espesores con la función de A-Escaneo;
  • Dispositivo de control de corrosión.

Esto se realiza con la ayuda del software cambiable. En la versión «UT» Sonocon BL cumple todas las funciones del detector de fallas ultrasónico potente, necesarias para su ajuste, busca de los defectos y su evaluación ulterior.


  • Explotación en condiciones duras

El cuerpo del detector de fallas tiene el grado de protección IP65. El intervalo de las temperaturas de funcionamiento es de –30°C hasta +50°C (-22°F hasta 122°F). El detector de fallas es resistente a la influencia de la radiación ionizante y está destinado para el funcionamiento en las condiciones de alta humedad.

Detector de fallas ultrasónico portátil Sonocon BL
Detector de fallas ultrasónico portátil Sonocon BL
  • Facilidad de explotación

Sonocon BL es máximamente simple en el uso. La filosofía de su interfaz se expresa en la formula: «No rebusque los menús, ¡simplemente presione el botón!» Todas sus funciones más frecuentemente usadas están en el teclado, sólo con el presionar una o dos veces el botón. Esto permite realizar los procedimientos del ajuste y evaluación varias veces más rápido. La gran cantidad de los procedimientos incorporados de la calibración automática permite realizar rápidamente y fácilmente la calibración de los convertidores ultrasónicos rectos, inclinados, convertidores de la onda superficial en los bloques de calibración y hasta en los objetos de la inspección.

Sonocon BL tiene muchas sugerencias a un nuevo usuario para el dominio de la interfaz:

  • Retroiluminación: en los modos donde es necesario utilizar varios botones, todos los botones necesarios tienen la retroiluminación.
  • Sugerencias para los elementos del menú: todos los elementos no estándares del menú tienen la descripción durante su activación (cambio).
  • Variantes del menú: el usuario tiene la posibilidad de escoger uno de tres tipos del menú:
    • Completo: contiene todos los puntos del menú en 2 páginas, ofreciendo el acceso a todas las funciones del dispositivo ultrasónico;
    • Simple 1 y Simple 2: contienen todas las funciones principales en una página, agrupadas en varios menús. También hay la posibilidad de añadir 3-4 menús adicionales de la Lista del Menú Completo, formando su menú ideal.

Actualmente Sonocon es disponible en dos versiones:



Sonocon B

Portable Ultrasonic Flaw Detector Sonocon B

Sonocon BL

Portable Ultrasonic Flaw Detector Sonocon BL



Posibilidades

Dos modos del generador

En el dispositivo Sonocon BL se usan dos modos del generador de impulsos: excitación por choque e impulso rectangular (SWP). Esta función junto con la función de la amortiguación electrónica permite controlar la forma, duración y amplitud de las señales de eco en amplios límites.

Promediación de los señales

Esta función permite promediar А-Scan de х 2 a 64 veces. Esto considerablemente aumenta la proporción de señal/ruido, de tal modo permite trabajar con confort hasta con los valores altos de amplificación y asegura las mediciones más precisas.






Funcionamiento rápido y cómodo

Control directo de А-Scan y de ventanas

Al presionar solo un botón el operador puede controlar А-Scan o las ventanas.



Menú del acceso rápido

El botón del menú del acceso rápido concede el acceso al juego de los menús circulares, que permiten cambiar rápidamente los parámetros del medidor y alarma (ASD).

Ayuda durante la busca de las indicaciones y durante su evaluación

Modo de trazado de la exploración según las repercusiones (modo “Legs marking”)



Modo de trazado de la exploración según las repercusiones (“Legs marking”) cambia el fondo de А-Scan, marcando sus partes, que corresponden a los segmentos descendientes del rayo, con el color amarillo y los segmentos ascendientes – con el color de rosa. Esto ayuda a estimar visualmente la posición según la profundidad del reflector (defecto), que causa la indicación.

Modo «Escala intelectiva»



En este modo se representa como el А-Scan aumentado (de una de las dos ventanas de medición) así como el А-Scan completo no escalado. Esto ayuda al operador no omitir la indicación que está fuera de la ventana.

Modo «Evaluación»





El modo «Evaluación» es muy útil durante la ejecución de la evaluación de las indicaciones «difíciles para captar». La evaluación de las indicaciones regulares en este modo ocurre mucho más rápido. Cuando este modo está activado, el operador necesita sólo realizar el escaneo a ciegas de la zona de interés, y el detector de fallas controlará todas las señales de eco en la primera ventana, encontrará la señal mejor (de acuerdo con la amplitud), regulará automáticamente la amplificación para asegurar el ajuste de esta señal para el nivel estándar y la «congelará». La indicación «mejor» ahora puede ser evaluada y conservada en el informe en caso de necesidad. Al desconectar el modo «Evaluación» la amplificación automáticamente vuelve al valor inicial.






Sistemas de evaluación de los defectos

Sistema de las curvas DAC



El sistema incorporado DAC permite construir las curvas DAC de acuerdo con tales documentos normativos: ASME (una curva y 3 curvas), EN 1712, EN 1713, EN1714, JIS Z3060, GB 11345, GB 4730. También es posible utilizar las opciones del usuario. La curva básica puede contener hasta 128 curvas. Es posible construir hasta 6 puntos adicionales. Además de las funciones estándares de toda clase del sistema DAC Sonocon B ofrece tales funciones como «20-80», función de conversión de DAC en TCG y otras.

Sistema DGS (AVG)



El sistema DGS permite construir hasta 3 curvas DGS para los diámetros equivalentes dados de las superficies de los convertidores rectos e inclinados combinados. También da la posibilidad de medir las indicaciones del diámetro equivalente y superficie equivalente.

Sistema AWS D-rating (clasificación de las discontinuidades de la soldadura).

En el dispositivo Sonocon BL se usa el cálculo automático de D-rating, de acuerdo con las Normas y reglas de la realización de la soldadura de las construcciones (secciones D 1.1 y D 1.3) de la Sociedad americana de soldadura (AWS).

Automatización del ajuste

Biblioteca de los convertidores



Para el ajuste de los parámetros del convertidor elegido es suficiente elegir la posición necesaria de la biblioteca de los convertidores – y todas las opciones correspondientes se cargarán automáticamente.

Calibración automática



Sonocon BL ofrece una gran cantidad de los procedimientos automatizados de calibración: en el aire, en el bloque de calibración incorporado (muestra), así como la calibración clásica de uno y dos puntos.






Conservación y procesamiento de los resultados de la inspección

Ficheros estructurados



Una de las tareas más importantes y difíciles de la espesometría de los objetos grandes de control es la organización correcta de los resultados de las mediciones con el fin de facilitar su análisis. Utilizando Sonocon BL, el operador tiene la posibilidad de escoger uno de varios modelos casi para cualquier tipo de la pieza de ensayo:

  • “Línea” (1D) – es ideal para los tubos del diámetro pequeño, etc.
  • “Línea+” (2D) – se usa para el grupo linear de los objetos lineares (línea de las líneas), para la medición del espesor de los tubos del diámetro grande sección por sección, etc.
  • “Grilla” (2D) – se usa para la inspección de los objetos grandes cuasiplanares, tales como los cuerpos de los buques, depósitos, depósitos de petróleo, etc.
  • “Línea++” (3D) – se usa para la inspección del grupo de superficie plana de los objetos lineares.
  • “Grilla+” (3D) – se usa para el grupo linear de los objetos cuasiplanares.
  • “Caldera” (3D) organiza los puntos de medición en los tubos y tubos en los niveles.

Estadística instantánea de las mediciones



Sonocon BL permite no sólo examinar los datos de las mediciones realizadas, pero también analizar estos datos, facilitando la estadística para todo el fichero y para cada lugar de las mediciones.






Inspección de la corrosión

B-Scan de los espesores – sección de los espesores



B-Scan del espesor es la sección del objeto de inspección, hecho por el rayo ultrasónico, que es fácil obtener con la ayuda de cualquier escáner unidimensional con el sensor de vía. Este muestra el perfil de la pared posterior, según el cual es muy cómodo determinar el tipo de la corrosión.

С-Scan de los espesores – mapa de espesores



С-Scan de los espesores se obtiene con la ayuda del escáner bidimensional o por la serie de los escaneos lineares, recibidos del escáner unidimensional, y se usan para el mapeo de la corrosión.






Software para el trabajo con el ordenador personal

Sonocon BL va en el juego con el paquete del software para los ordenadores personales que corresponde al software interno – UT, Medidor de espesores + o ambas versiones.
El software para los ordenadores personales se usa para la ordenación de las opciones del dispositivo, resultados de la inspección, análisis de los resultados de la inspección y formación del informe.

Medidor de espesores +: (pantallazo)

UT: (pantallazo)

Portable ultrasonic flaw detector with a large high-resolution display Sonocon BL

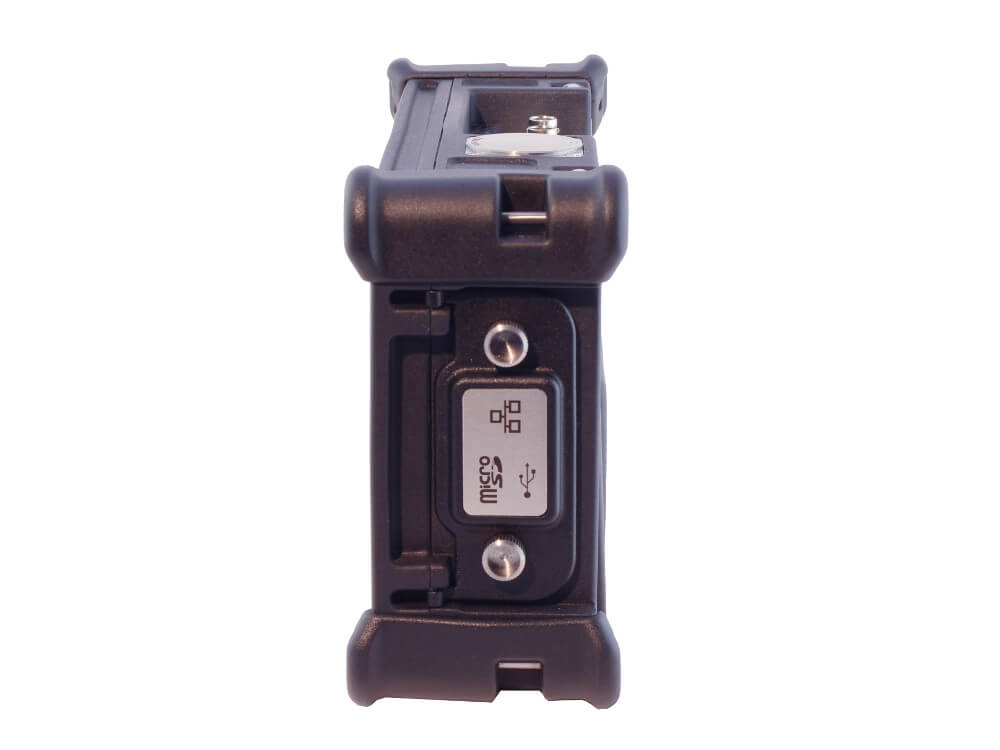

Portable ultrasonic flaw detector with a large high-resolution display Sonocon BL, on the support, side view
Portable ultrasonic flaw detector with a large high-resolution display Sonocon BL, view from above
Portable ultrasonic flaw detector with a large high-resolution display Sonocon BL, off mode
Portable ultrasonic flaw detector with a large high-resolution display Sonocon BL, off mode

Pantalla
Dimensión 7.2”
Resolución 800×480

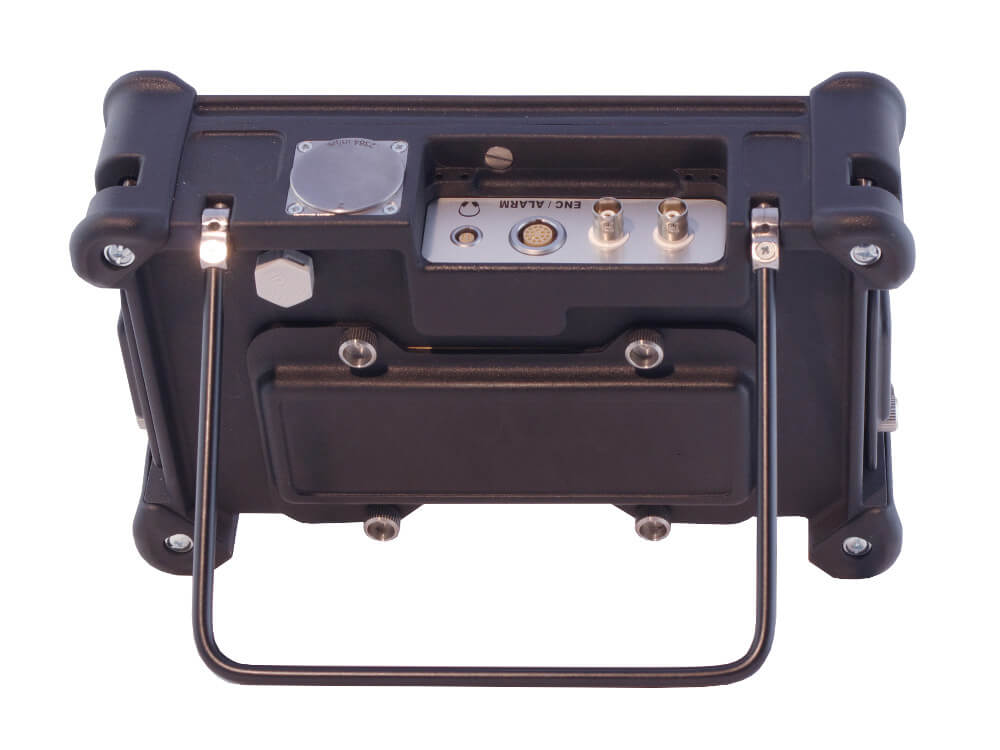

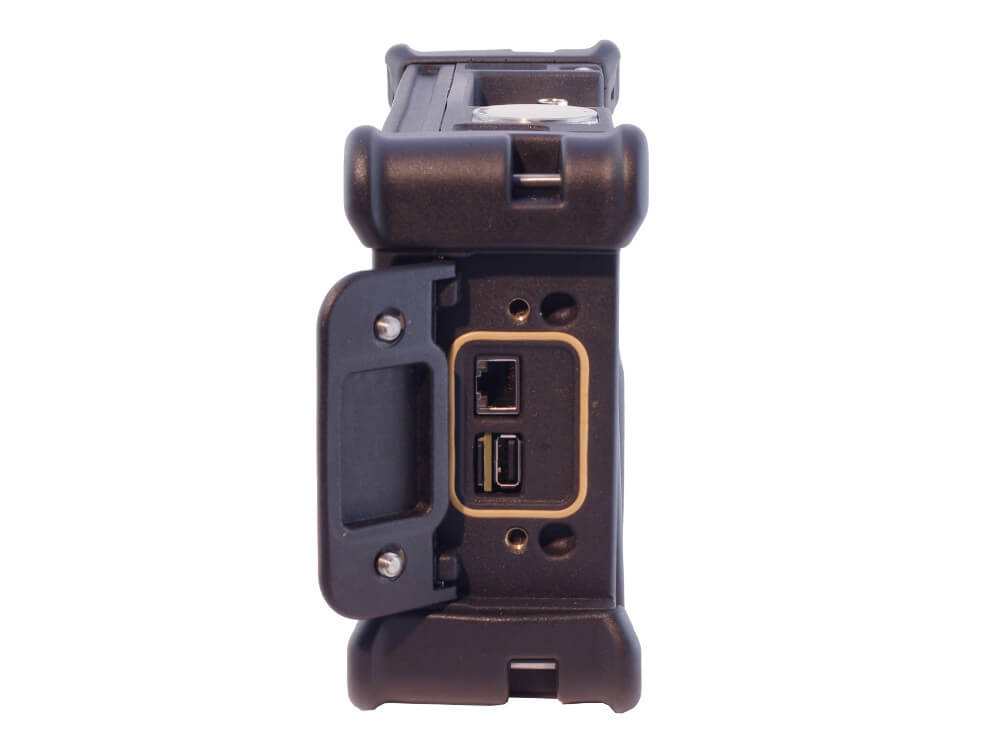

Conectores
Conectores para el transductor: 2 × BNC o
2 × LEMO-1 o
2 × LEMO-00
Salidas analógicas: Alarma (ASD)
USB1 Type A
LAN
Generador de los impulsos de resonancia
Tipos De excitación por choque e impulsos rectangulares
Voltaje (de los impulsos rectangulares): 50 V, 100 V,
150 V, 200 V,
250 V, 300 V,
400 V
Duración (de los impulsos rectangulares) de 20 ns hasta 1000 ns con el paso 10 ns; modo manual y automático.
Voltaje (excitación por choque): Bajo: 50 V,
Alto: 300 V
Amortiguación
Modos de la frecuencia de repetición de los impulsos acústicos Cómodo, Bajo,
Medio, Alto,
Manual
Frecuencia de repetición de los impulsos acústicos de 15 hasta 6000 Hz
Control de las señales fantasmales 3 modos
Receptor
Gama (para acero, onda longitudinal) 8000 mm (314 pulgadas)
Amplificación de 0 hasta 110 dB,
con el paso 0,1 dB
Señal de entrada máxima 20 V (de pico a pico)
Banda de paso 0.2 MHz - 27 MHz
Filtros 0.2-27 MHz,
0.2-10 MHz,
2.0-21.5 MHz,
8.0-26.5 MHz,
0.5-4 MHz,
0.2-1.2 MHz,
1.5-8.5 MHz,
5-15 MHz,
0.4 MHz,
0.5 MHz,
1 MHz,
1.25 MHz,
2 MHz,
2.25 MHz,
2.5 MHz,
3.5 MHz,
4 MHz,
5 MHz,
7.5 MHz,
10 MHz,
15 MHz,
20 MHz
Elección del ajuste de filtros
Modos de la detección señal de radio, de onda completa, semionda positiva,
semionda negativa.
TCG (TVG) profundidad 110 dB;
inclinación de la curva hasta 110 dB/µs
Mediación de la señal OFF / 2x / 4x / 8x / 16x / 32x / 64x
Corte 0-80% de la altura de la pantalla
Mediciones
Cantidad de las ventanas 2
Cantidad de los cursores 2
Modos 1, 2, C1, C2, 1-2, 1-C1, 1-C2, 2-C1, 2-C2, C1-C2
Modos de medición del tiempo pico, porche
Medición de la amplitud hasta 220 % de la altura de la pantalla
Unidad de medida mm/pulgada/µs
Campos de salida 5
Alarma (ASD)
Cantidad de las ventanas 2
Cantidad de los niveles 3
Evaluación de los defectos
AWS
DGS (AVG)
DAC
DAC: cantidad de los puntos 128
Construcción automática de las curvas DAC de acuerdo con los estándares ASME & ASME III,
EN 1712, EN 1713,
EN1714, JIS Z3060,
GB11345, GB 4730
Curvas DAC del usuario hasta 6
DAC 20-80
DAC & TCG
Memoria
Ajustes
Resultados del control (con A-Escaneos)
Capacidad 2 Gb (hasta 64 Gb)
Software para el ordenador personal
Otras posibilidades
Control del contacto acústico
Ajuste automático de la amplificación independientemente para ambas ventanas
Calibración rápida
Evaluación rápida (captación de la mejor señal)
Auto XX % (50% o 80%)
Amplificación de apoyo
Retardación del pico (recolección, memoria de los picos)
Comparación de las señales
Escala intelectual
Elección del menú Completo
Simple 1
Simple 2
Retroiluminación del teclado
Retroiluminación inteligente (contextual) del teclado
Cantidad de las combinaciones de las teclas 2 41
Parámetros físicos
Dimensiones 10×6.1×3.1"(256×156×80 mm3)
Peso con la batería 5.3 lbs (2.4 kg)
Rango de temperaturas de funcionamiento -30°C hasta 50°C (-22°F hasta 122°F)
Protección contra polvo y humedad IP65
Duración de la batería 8 horas
Batería de repuesto
Generador de los impulsos
Tipo generador de los impulsos rectangulares
Selección automática de los parámetros del generador para el tipo del transductor escogido: voltaje,
duración,
amortiguación
Frecuencia de las mediciones (velocidad de actualización de las indicaciones) de 1 hasta 100 Hz
Modo de la Frecuencia de repetición del impulso acústico automático (se calcula del valor establecido de la velocidad de actualización de las mediciones, tomando en cuenta las mediaciones)
Receptor
Gama (para el acero, onda longitudinal) 8 000 mm (314 in)
Ajuste automático de la amplificación individualmente para 2 ventanas.
Modos del Ajuste automático de la amplificación OFF/frente/pico
Modos de la amplificación máxima del Ajuste automático de la amplificación alto, medio, bajo, manual, off
Autoselección de los filtros (de acuerdo con el tipo del sensor)
Medición
Diapasón de velocidad de las oscilaciones ultrasónicas de 250 hasta 16000 m/s
Rango de medicion 0.4 hasta 16 000 mm (.016 hasta .629 in)
Resolución de mediciones 0.01 / 0.1 / 1 mm (0.001 / 0.01 / 0.1 in)
Cantidad de las ventanas 2
Modos 1, 1-2
Modos de medición del tiempo frente, cero-frente de cruzamiento de cero
Unidad de medida mm/pulgada
Modo de demostración del mínimo y máximo de las mediciones
Modo diferencial
Indicaciones de % del desgaste
Compensación de temperatura
Recolección de los datos:
  • B-Escaneo de los espesores
  • C-Escaneo de los espesores


Mediciones según los previamente obtenidos:
  • B-Escaneo de los espesores
  • C-Escaneo de los espesores



Alarma (ASD) y representación
Tipo de alarma (ASD) min., max., min y max.
Alarma en el caso de la pérdida del contacto acústico
Ultima indicación (en el caso de la pérdida del contacto acústico)
A-Escaneo
Cursor (línea de detección)
B-Escaneo de los espesores
С-Escaneo de los espesores
Ficheros multidimensionales: vista previa rápida
Ficheros multidimensionales: estadística del fichero
Ficheros multidimensionales: estadística en el lugar de las mediciones
Calibración
De 1 punto
De 2 puntos
Medición de la retardación en el prisma: en el aire
Medición de la retardación en el prisma: en el bloque incorporado
Memoria
Ajustes
Ficheros multidimensionales estructurados 1-3 dimensiones
Cantidad de las indicaciones en un fichero hasta 100 000
Formatos de ficheros disponibles 6
Datos adjuntados comentarios,
A-Escaneos,
B-Escaneos de los espesores,
C-Escaneos de los espesore,
microgrillas
Capacidad de la memoria 2 GB (hasta 64 GB)
Software para el ordenador personal
Otras posibilidades
Retroiluminación del teclado
Retroiluminación inteligente (contextual) del teclado
Escala intelectual
Cantidad de las combinaciones de las teclas2 29

2Cantidad de las funciones accesibles del dispositivo, que se activan con un par de presiones de los botones.

Nombre y descripción Cantidad, piezas
Bloque electrónico 1
Transductor piezoeléctrico:TSD5-10 1
Cable de conexión del transductor / Bloque electrónico (2lemo00×2BNC) 1
Cargador de baterías tipo Mascot 2542 1
Correa para la mano 1
Software para el procesamiento de los resultados de la inspección en el ordenador personal “Medidor de espesores+” y “UT” 1
Batería recargable 1
Bolsa o funda 1
Documentación
Manual de operación para Sonocon BL en la versión "UT" 1 ejemplar
Manual de operación para Sonocon BL en la versión “Medidor de espesores +” 1 ejemplar
Manual de operación del software para el ordenador personal en la versión “UT ” 1 ejemplar
Manual de operación del software para el ordenador personal en la versión “Medidor de espesores +” 1 ejemplar
Manual de operación del cargador de baterías Mascot 1 ejemplar
Nombre y descripción Cantidad, piezas
Bloque electrónico 1
Cargador de baterías Mascot Type 2542 1
Correa para la mano 1
Software para el procesamiento de los resultados de la inspección en el ordenador personal “UT ” 1
Batería recargable 1
Bolsa o funda 1
Documentación
Manual de operación para Sonocon BL en la versión “UT” 1 ejemplar
Manual de operación del software para el ordenador personal en la versión “UT” 1 ejemplar
Manual de operación de cargador de baterías Mascot 1 ejemplar
Nombre y descripción Cantidad, piezas
Bloque electrónico 1
Transductor piezoeléctrico:TSD5-10 1
Cable de conexión del transductor /Bloque electrónico (2lemo00×2BNC) 1
Сargador de baterías tipo Mascot 2542 1
Correa para la mano 1
Software para el procesamiento de los resultados de la inspección en el ordenador personal “Medidor de espesores +” 1
Batería recargable 1
Bolsa o funda 1
Documentación
Manual de operación para Sonocon BL en la versión “Medidor de espesores +” 1 ejemplar
Manual de operación del software para el ordenador personal en la versión “Medidor de espesores +” 1 ejemplar
Manual de operación de cargador de baterías Mascot 1 ejemplar


Sobre OKOndt GROUP™

OKOndt GROUP™ es un grupo de compas con más de 25 años de experiencia en la investigación, elaboración y producción de los productos de control no destructivo para los clientes industriales en todo el mundo, que tratan de garantizar en el trabajo un alto grado de seguridad, calidad y fiabilidad.

¿Necesita ayuda?

Contáctenos

© 2008 - 2024 OKOndt GROUP™. All Rights Reserved
