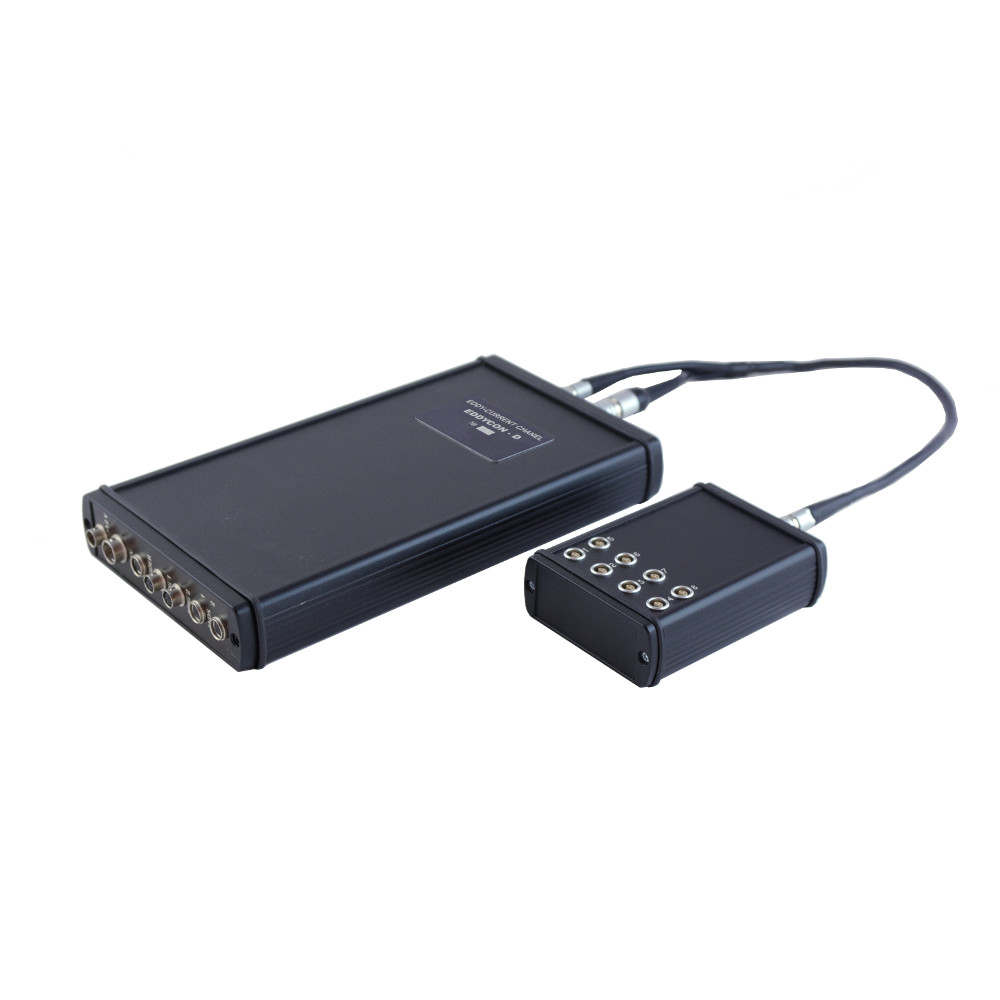

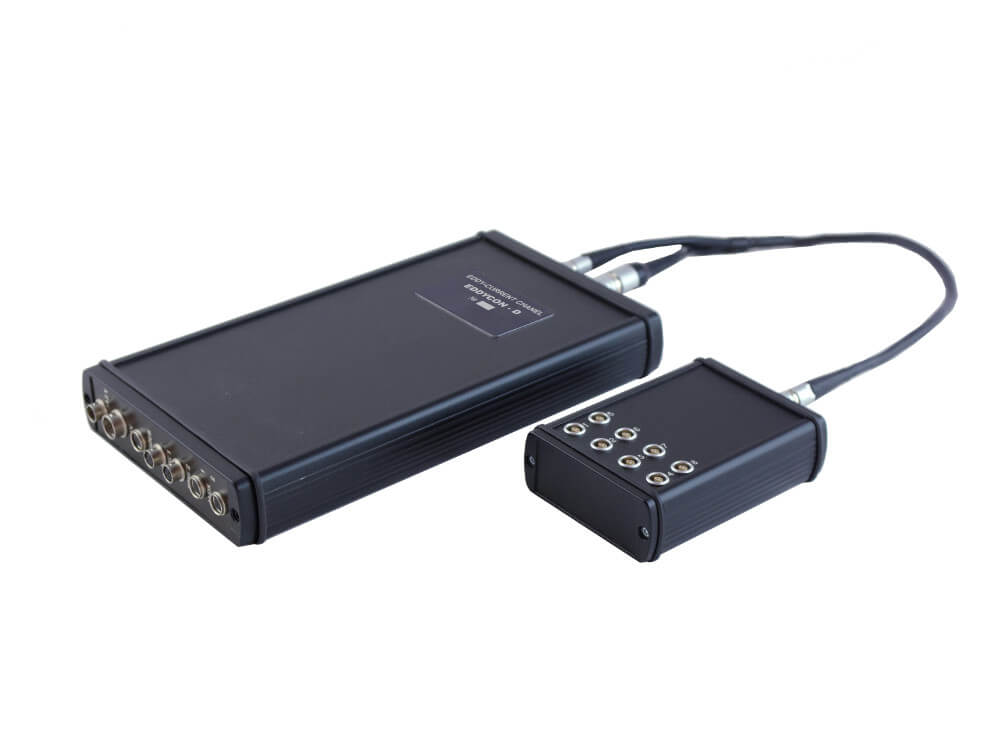

El detector de fallas de corrientes Eddy universal multicanal Eddycon D está diseñado para resolver una amplia gama de tareas de detección de fallas de corrientes parásitas.
El detector de fallas es un canal de corrientes Eddy conectado a través de un puerto Ethernet a una computadora estacionaria, computadora portátil o tableta, y con la ayuda del software especializado crea los sistemas de ensayo no destructivo de alto rendimiento.
-
CARACTERÍSTICAS TÉCNICAS Y FUNCIONES DE SERVICIO DEL INSTRUMENTO
- Rango de ajuste de frecuencias de funcionamiento es de 10 Hz a 16 MHz;
- Voltaje de salida del generador (amplitud duplicada) – de 0,5 V a 20 V;
- Rango del coeficiente de amplificación ajustable – 70 dB;
- Opción «amplificación adicional» – 30 dB;
- Filtración digital, 3 tipos de filtros: de alta frecuencia, de baja frecuencia, de banda;

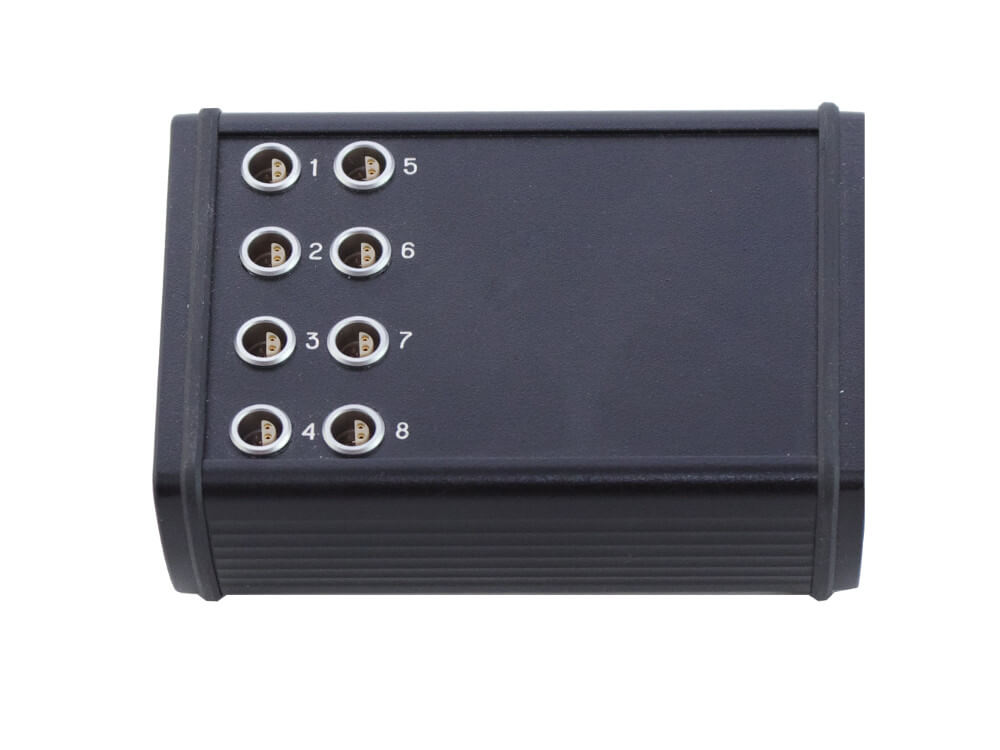

- Es posible conectar una gran cantidad de los transductores de corrientes Eddy cuando se usan conmutadores externos de 8, 16 o 32 canales debido a la multiplexación de 1 canal físico;
- Conexión hasta 32 transductores de corrientes Eddy a un canal de Corrientes Eddy;
- Sincronización externa;

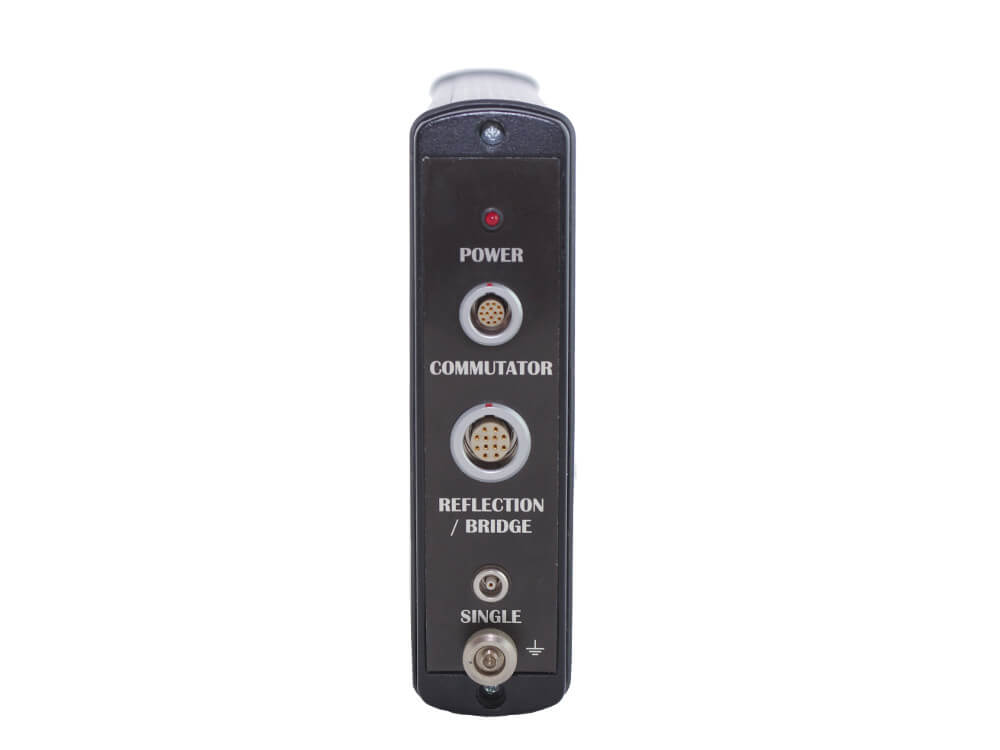

- Posibilidad de conexión y funcionamiento con los transductores de corrientes Eddy del siguiente tipo:
- transductor de corrientes Eddy paramétrico;
- transductor de corrientes Eddy, enchufado según el esquema de puente;
- transductor de corrientes Eddy, enchufado según el esquema "reflection";

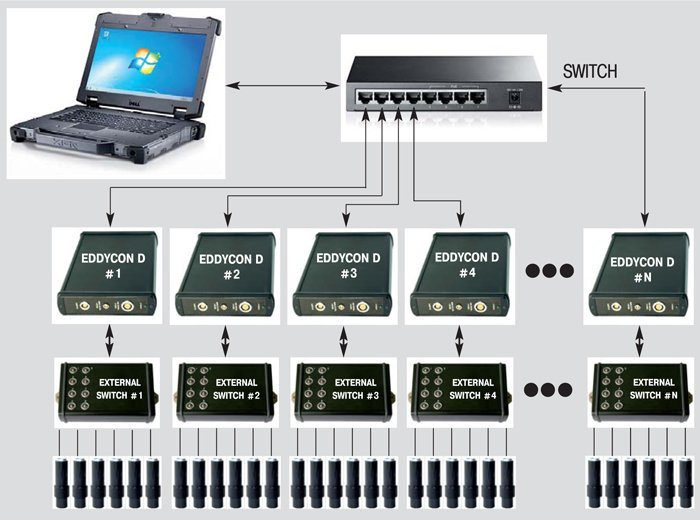

Figura 1. Esquema de construcción del sistema multicanal
VENTAJAS Y CARACTERÍSTICAS DISTINTIVAS DEL DETECTOR DE FALLAS
- Alto rendimiento debido al carácter multicanal del detector de fallas;
- Posibilidad de combinar varios canales de corrientes Eddy al crear los sistemas de inspección automatizada;
- Alta frecuencia de medición;
- Posibilidad de transmisión de datos inalámbrica por el canal Wi-Fi;
- Modo de comunicación de doble vía con el ordenador a través del puerto Ethernet;
- Posibilidad de conexión de los escáneres rotóricos;
- Conexión hasta dos sensores de vía;
- Disponibilidad del software multifuncional para la detección de fallas de varios objetos de inspección (inspección del cuerpo de la tubería, inspección de productos laminados, inspección de juegos de ruedas, inspección de rieles, inspección de varillas, alambre, etc.).
OBTENGA UN CÁLCULO DEL COSTE INSTANTÁNEO DE NOSOTROS HOY
Aplicación del detector de fallas en industria:
Detección de grietas por el método de corrientes parásitas de ensayo no destructivo en las piezas de equipos ferroviarios y unidades de vagones (juegos de ruedas y bujes de rodales de vagones de carga, vagones de pasajeros y vagones frigoríficos, dispositivo de acoplamiento automático, etc.).
Inspección de corrientes parásitas de las piezas de las aeronaves (llantas, camisa, aletas de las turbinas, estructuras de capas múltiples, varios orificios, etc.).
Inspección de tuberías, tanques industriales, etc.
Inspección de corrientes Eddy para detectar la presencia de las grietas en tuberías, aletas de las turbinas de sistemas de distribución de gas, recipientes a presión, etc.
Ensayo no destructivo de tuberías y colectores de generadores de vapor por el transductor de corrientes Eddy de paso interno, etc.
Inspección de corrientes Eddy de varillas, alambres, estructuras metálicas, molinos de laminación, chapas metálicas, etc.
SOFTWARE
El software especializado para la operación con el canal de corrientes Eddy EDDYCON D consiste de:
- Programa de ajuste del canal de corrientes Eddy;
- Programa de inspección;
- Programa de visualización de los resultados de la inspección.
Programa de ajuste del canal de Corrientes Eddy
Este software proporciona las siguientes posibilidades:
- ajuste operativo de todos los parámetros del canal de corrientes Eddy: la frecuencia operativa del transductor de corrientes Eddy, voltaje de excitación, ganancia de amplificación, filtros, del tipo de un nivel de umbral, sensor de vía, etc.
- cuatro niveles de umbral independientes del alarma automática de defectos (ASD) para cada área de visualización;
- conservación de la configuración de inspección en la memoria del ordenador o de tableta;
- evaluación de la profundidad y extensión del defecto;
- mezclado de canales.

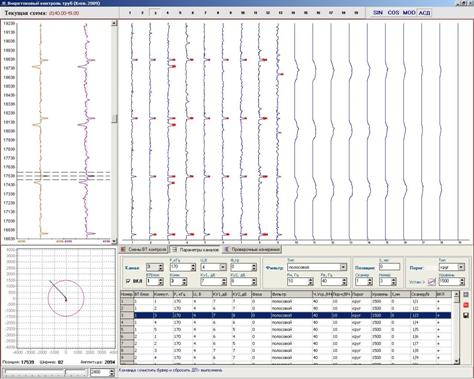

Ejemplo de la interfaz del programa de ajuste del canal de Corrientes Eddy
Programa de inspección

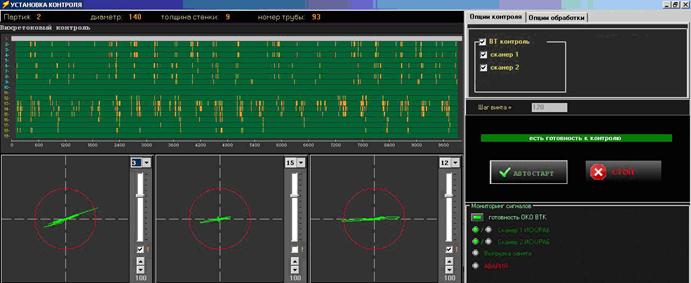

Ejemplo de la interfaz del programa de inspección
Este software proporciona las siguientes posibilidades:
- visualización del transductor de corrientes Eddy canal por canal;
- visualización de la información con el transductor de corrientes Eddy en el modo de tiempo real (diagramas temporales, plano complejo, visualización bidimensional);
- conservación de los resultados de la inspección en la memoria del ordenador o de tableta;
- visualización de la condición de los mecanismos y bloques del sistema en el esquema mímico;
- control del proceso de inspección, mecanización del taller (al crear los sistemas automatizados del ensayo no destructivo).
Programa de visualización de los resultados de la inspección
Este software proporciona las siguientes posibilidades:
- examen de los resultados de inspección de la base de datos, su clasificación y acceso de acuerdo con varios indicios;
- formación de las actas de inspección;
- archivado de los resultados de inspección;
- Rexamen de los resultados de inspección del ordenador remoto, etc.

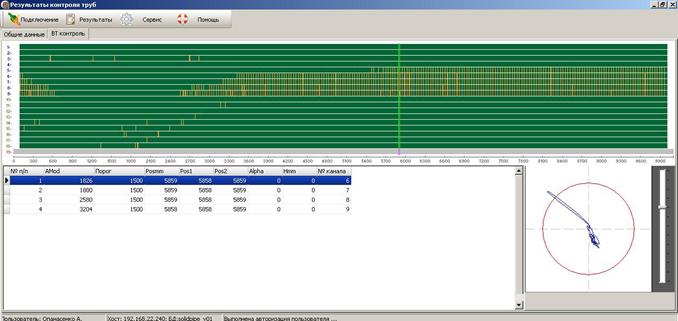

Ejemplo de la interfaz del programa de visualización de los resultados de la inspección
El desarrollo de los escáneres especializados, así como la inclusión del canal EDDYCON D en la estructura de los sistemas automatizados para el ensayo no destructivo permite una solución más eficiente de las tareas del ensayo no destructivo de varias piezas y conjuntos metálicos en muchas industrias.
-
Nondestructive testing in the machinery industry. Bearing rollers and other cylindrical objects
Eddy current nondestructive testing equipment can be used as the basis for creation of various machinery-dedicated automated systems. OKOndt engineers have developed an eddy current system for testing the cylindrical bearing rollers on the basis of the Eddycon D flaw detector. This system provides a possibility to get excellent results in detecting artificial defects of 0.75 mm length, 0.05 mm width and 0.05 mm depth with at least 10 dB signal/noise ratio.
Mechanized equipment built on the basis of the Eddycon D eddy current flaw detector enables to test the rails in-service for surface headcheck cracking-type defects.
Moreover, the guideline documents regulate the procedure of the automated eddy current testing of rails during their production. To solve this task, in turn, it is indispensable to use eddy current flaw detectors in high-performance systems that are capable of acquiring and processing data, as well as results and commands displaying for controlling the mechanics in real-time mode.
Functional capabilities of the Eddycon D eddy current flaw detectors allow to build systems of a similar type by increasing the amount of flaw detectors for reaching the required output.
Eddy current method is used to perform a high-output nondestructive testing of the aircraft wheels made of nonmagnetic materials (aluminum and magnesium alloys) with complex profile. Defects with the following parameters can be detected: length - 1.5 mm, width - 0.1 mm and depth - 0.76 mm, that is regulated by the normative documents of majority of the world-renowned aircraft wheels manufacturers.
Application of the eddy current flaw detector Eddycon D as part of other NDT systems developed by OKOndt Group
-
Sistema de inspección de las ruedas de aviones SMARTSCAN

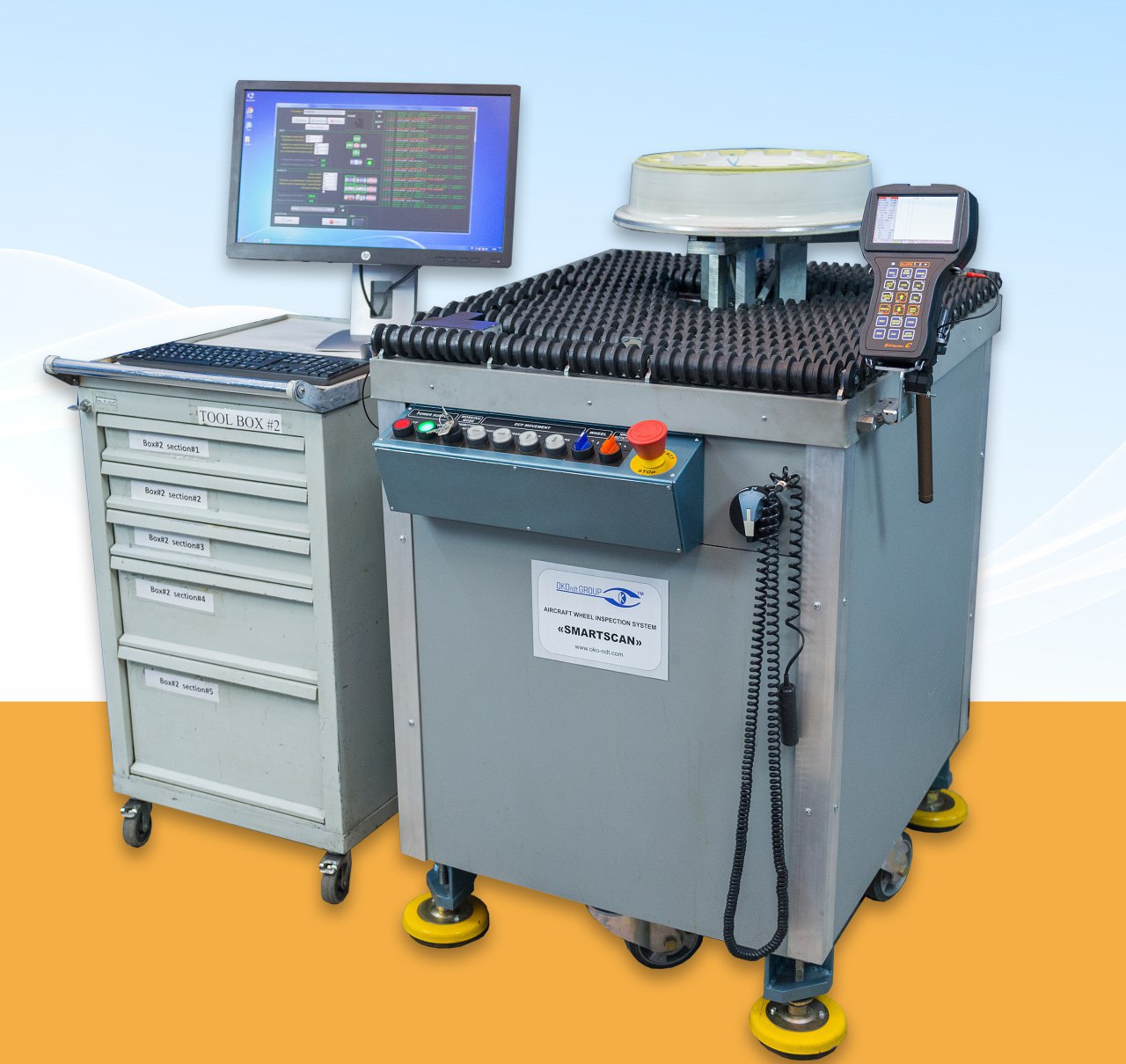

El sistema de inspección de las ruedas de aviones SMARTSCAN está destinado para la inspección de las ruedas de los trenes de aterrizaje principal y delantero de varios productores mundiales.
En la modificación SMARTSCAN-FA se utiliza el detector de fallas de corrientes Eddy multicanal Eddycon D junto con el transductor de corrientes Eddy paramétrico (de bobina única).
-
Detector de fallas de corrientes Eddy automático VD-301 ND-ІІІЕ
VD-301 ND-ІІІЕ es un detector de fallas de corrientes Eddy automático, destinado para la detección de los defectos superficiales en los anillos exteriores de los cojinetes de bloques de buje de los vagones ferroviarios.
El detector de fallas es ampliamente utilizado en las plantas de construcción de vagones y plantas de reparación de vagones, en depósitos y otras empresas ferroviarias.
En este Sistema, se implementan tres detectores de fallas de corrientes Eddy multicanales Eddycon D en combinación con tres conmutadores externos y 64 transductores de corrientes Eddy.
-
Detector de fallas de corrientes Eddy de un riel ETS2-77

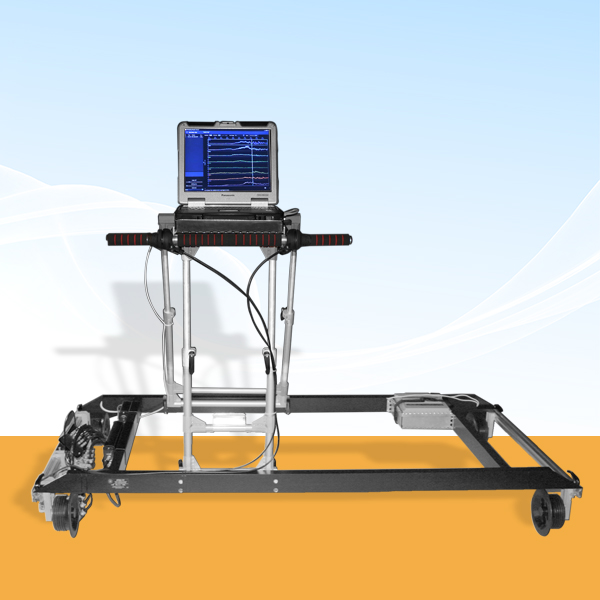

El detector de fallas de corrientes Eddy de un riel ETS2-77 es un escáner mecanizado, destinado para la inspección manual usando el método de corrientes Eddy de la cara de trabajo de la cabeza del riel y de la superficie del camino de rodamiento de rieles, puestos en la vía, para la presencia de las grietas superficiales.
En este sistema son realizados: detector de fallas de corrientes Eddy multicanal Eddycon D, conmutador y 8 transductores de corrientes Eddy.
|
Dimensiones exteriores |
no más de 293 mm x 37 mm x 141 mm |
|
peso |
no más de 1 kg |
|
Cantidad de los transductores de corrientes Eddy conectados a un canal de corrientes parásitas |
hasta 32 |
|
Conectores del transductor de corrientes Eddy |
Lemo 12, Lemo00 |
|
Alimentación |
12 V DC (red de corriente continua) |
|
Tiempo necesario para el ajuste del modo de operación |
Hasta 1 min. |
|
Garantía |
1 año |
|

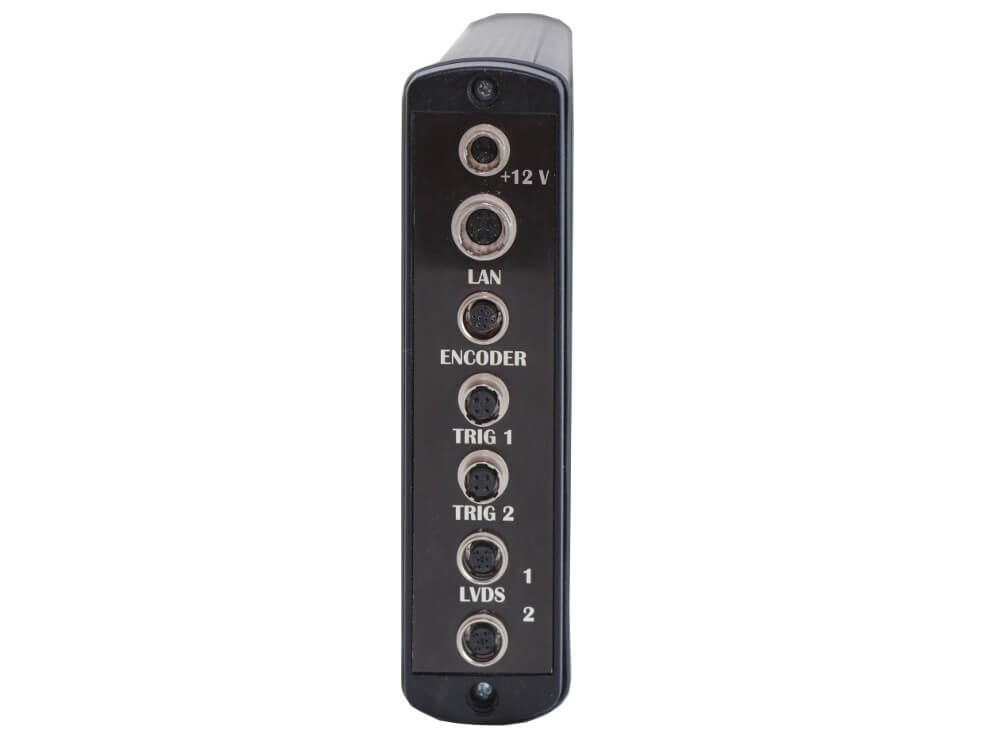

ENTRADAS/SALIDAS |
|
|
un puerto Ethernet |
Hay |
|
la entrada de sincronización |
Hay |
|
Entrada del sensor de vía |
Sensor de vía de 1 eje |
|
CARACTERÍSTICAS METROLÓGICAS PRINCIPALES |
|
|
Clase de protección |
IP 64 |
|
Temperatura del medio ambiente |
De – 10º a +50ºС |
|
Presión atmosférica |
De 84 a 106,7 kPa |
|
Humedad del aire |
(93 ± 3) % a las 25ºС |
|
Vida media total del detector de fallas |
no menos de 10 año |
|
GENERADOR |
|
|
Voltaje de la salida (amplitud duplicada) |
De 0,5 a 20 V |
|
Banda de frecuencias |
De 10 Hz a 16 MHz |
|
Tipo de sincronización |
interna, codificador (encoder) |
|
RECEPTOR |
|
|
Amplificación |
De 0 a 70 dB con el paso de 1, 10 dB |
|
Amplificación adicional |
De 0 a 30 dB |
|
Señal de entrada |
No más de 2 V (de ráfaga a ráfaga) |
|
Filtros digitales |
3 filtros digitales: de alta frecuencia, de baja frecuencia, de banda |
