Detectores de fallas de corrientes Eddy

Detector de fallas de corrientes Eddy singular de ocho canales para la inspección de los carriles VDS 2-77 (ETS2-77)

Detector de fallas de corrientes Eddy singular de ocho canales para la inspección de los carriles VDS 2-77 (ETS2-77)

ETS2-77 está destinado para la realización de la inspección mecanizada de los carriles y cambios de agujas, así como para la inspección confirmante de los resultados del esmerilado. Con la ayuda del dispositivo es posible controlar el ancho surtido de los perfiles de los carriles.

Destino de ETS2-77

ETS2-77 está destinado para la realización de la inspección mecanizada de rieles y cambios de agujas, así como para el control de confirmación basado en los resultados de rectificado. Usando el dispositivo es posible controlar una amplia gama de perfiles de rieles.

La tecnología de corrientes Eddy permite localizar las áreas con los siguientes defectos superficiales:

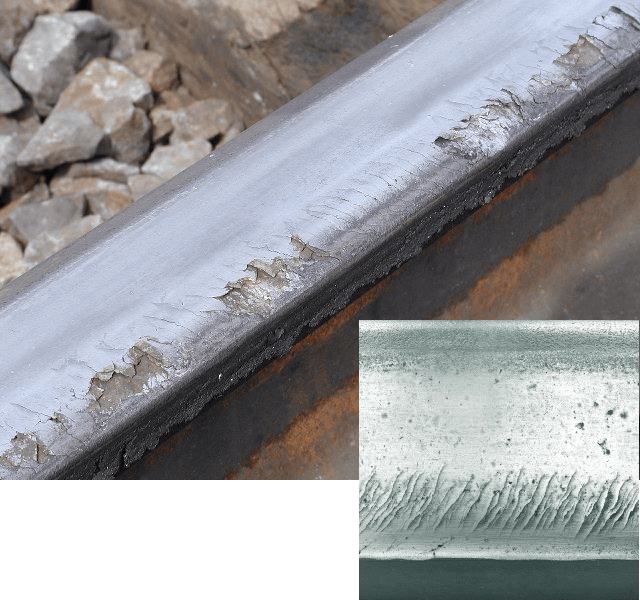

Eddy current single-rail 8-channel flaw detector ETS2-77
  • grietas de fatiga transversales (código internacional de defecto (UIC) 211);
  • grietas de temple en el capuchón activo (código internacional de defecto (UIC) 2223);
  • exfoliaciones del capuchón activo (código internacional de defecto (UIC) 2222);
  • lugares de patinaje de las ruedas de vagones (código internacional de defecto (UIC) 225).

El equipo de corrientes Eddy para la inspección de los rieles ETS2-77 puede evaluar la profundidad del daño vertical, permitiendo así eliminar los defectos de manera más efectiva. El inspector decide fácilmente qué método es apropiado para la aplicación: el uso de las máquinas de alisado o fresado o ejecución de los trabajos de reparación para reemplazar el segmento dañado, lo que permitirá reducir significativamente los gastos de tiempo y financieros.



APLICACIÓN

  • la posibilidad de controlar tanto el camino de rieles como los desvíos;
  • inspección selectiva de ciertas secciones del camino de rieles;
  • inspección después de las máquinas de alisado;
  • inspección de todos los perfiles de rieles principales: Р50, Р60, 49E1, UIC 60 y otros.

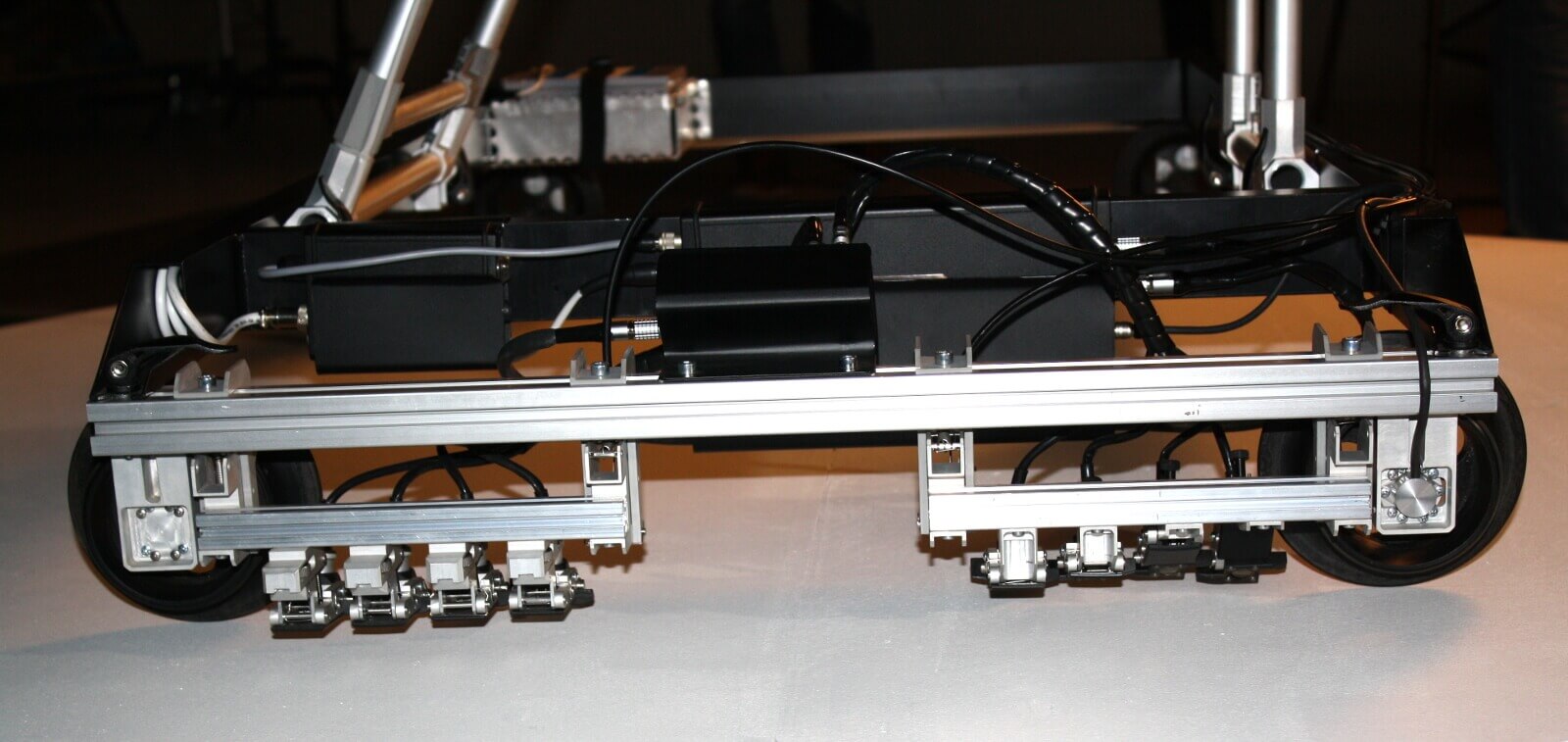

Detector de fallas de corrientes Eddy singular de ocho canales para la inspección de los carriles VDS 2-77 (ETS2-77)

Ventajas del detector de fallas ETS2-77

  • caja de aluminio ligera;
  • los transductores de corrientes Eddy (ECP) especializados resistentes al desgaste permiten evaluar las grietas inclinadas de hasta 3 mm de profundidad de daño vertical;
  • el uso de ocho transductores de corrientes Eddy permite controlar el camino de rodamiento y el capuchón activo de la cabeza del riel en una sola pasada;
  • suspensión individual con resorte de cada transductor de corrientes Eddy;

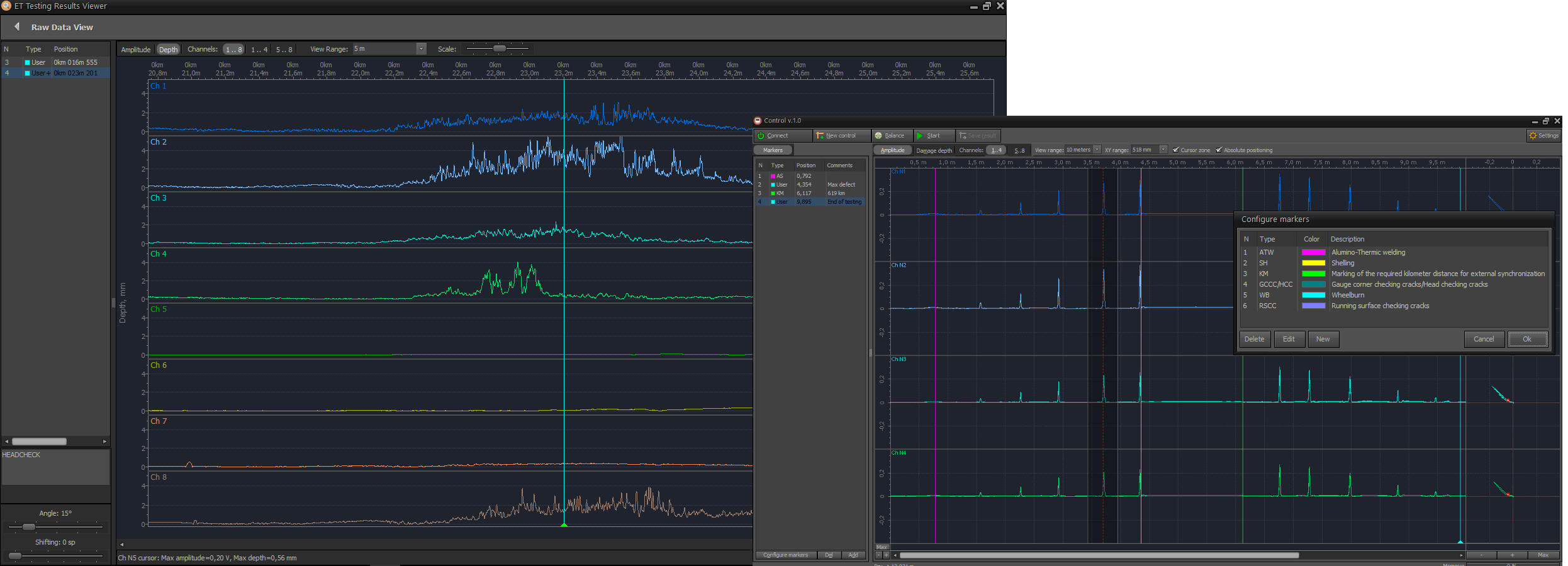

Eddy current single-rail 8-channel flaw detector ETS2-77 results

  • extracción operativa de escáneres durante el movimiento de una sección a otra;
  • ajuste individual de la posición del transductor de corrientes Eddy;
  • tiempo de funcionamiento (de la batería) - no menos de 8 horas;
  • software especializado para la realización del ajuste, inspección y visualización de los resultados.

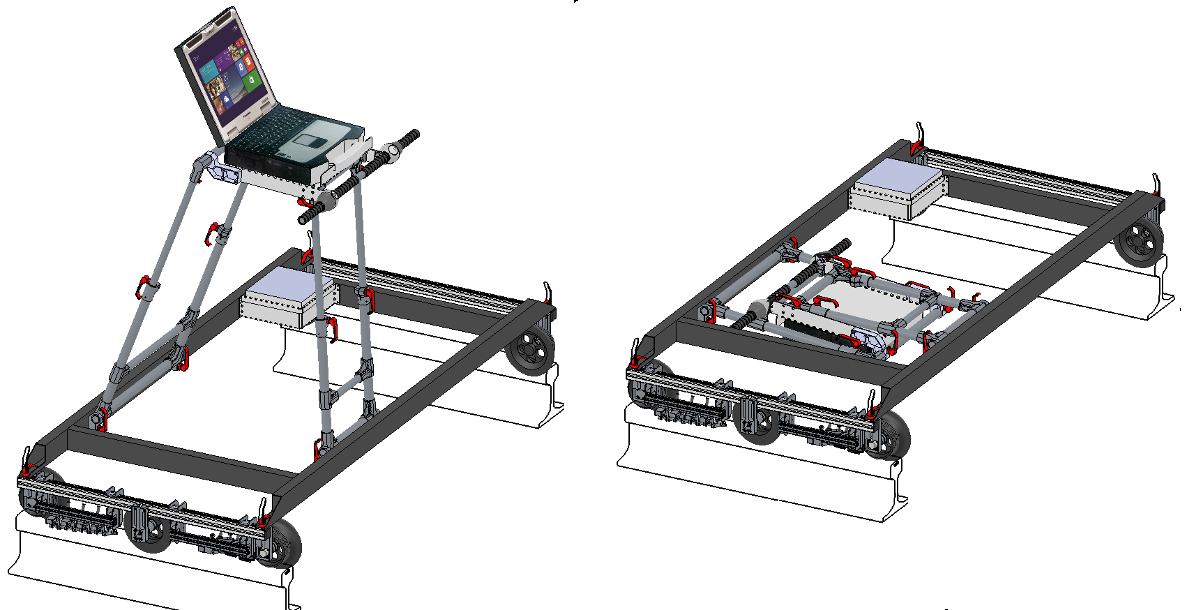

Detector de fallas de corrientes Eddy singular de ocho canales para la inspección de los carriles VDS 2-77 (ETS2-77)

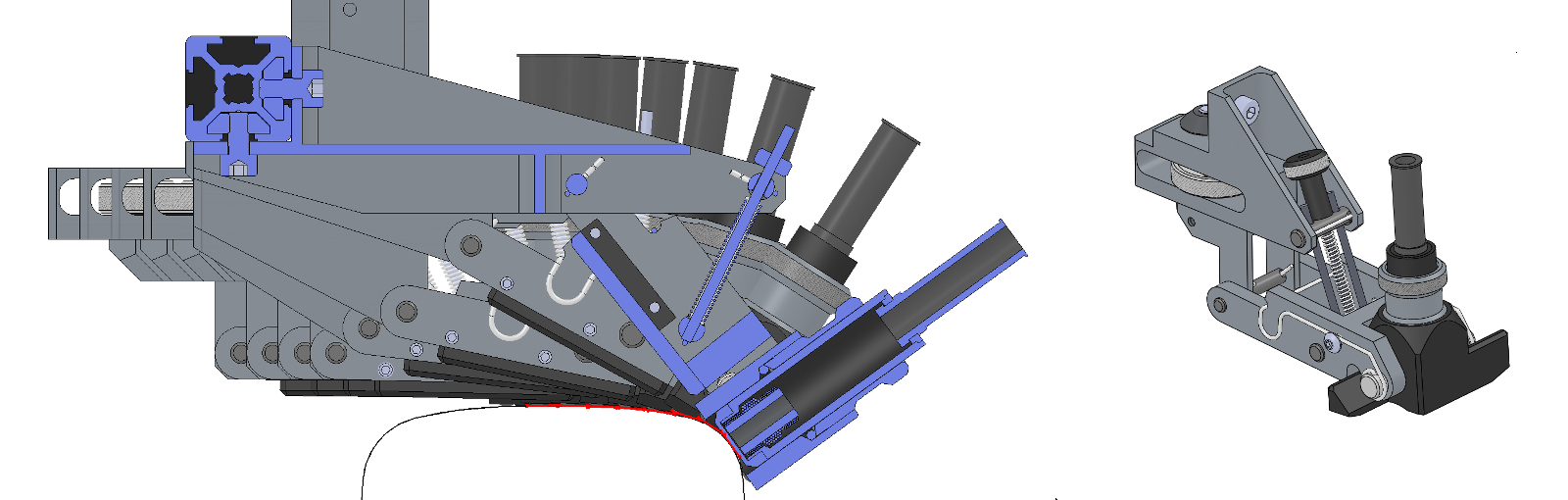

Detector de fallas de corrientes Eddy singular de ocho canales para la inspección de los carriles VDS 2-77 (ETS2-77)

ESPECIFICACIÓN


Modelo ETS2-77
Tipo del detector de fallas Mecanizado
Dimensiones exteriores en el estado plegado 1730 mm × 900 mm × 350 mm
Canal de corrientes Eddy Eddycon D
Dispositivo de escaneo
  • escáner para la inspección del capuchón activo del riel
  • escáner para la inspección del camino de rodamiento
Cantidad de los transductores de corrientes Eddy 8
Zona de cobertura de un transductor de corrientes Eddy 6 mm
Protección del transductor de corrientes Eddy del desgaste mecánico y daño Cubierta protectora de cerámica
Velocidad de inspección hasta 2 m/s
Alarma de defectos Visual
Software especializado
  • programa de ajuste
  • programa de inspección
  • programa de visualización de resultados
Tiempo del funcionamiento continuo 8 horas
Registro y almacenamiento de los datos +
disco rígido del ordenador personal
Ordenador personal de trabajo Industrial, clase de protección IP 65
