Medidores de espesor ultrasónicos

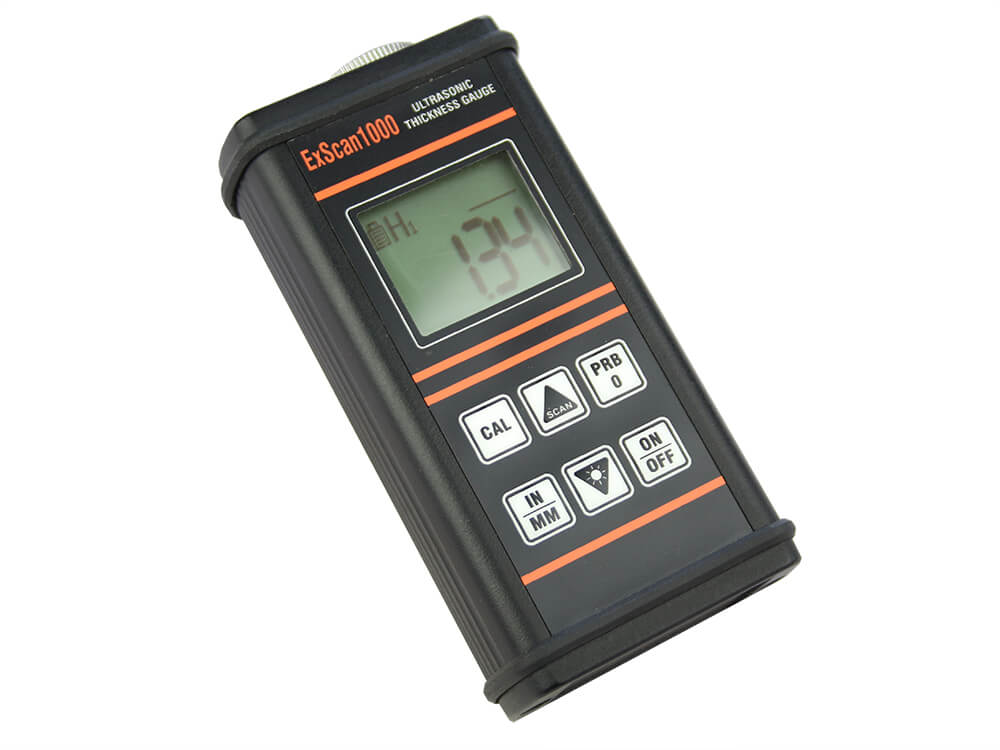

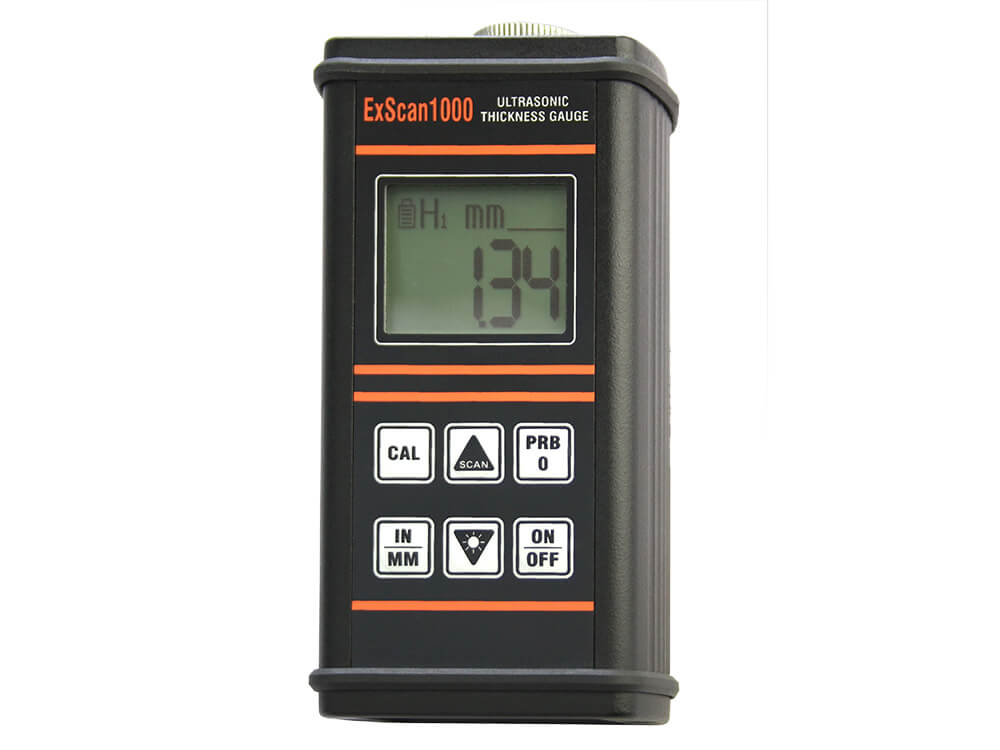

Medidor de espesores ultrasónico ExScan1000

Medidor de espesores ultrasónico ExScan1000

ExScan1000 es el medidor de espesores ultrasónico preciso. El principio del funcionamiento es el mismo que del dispositivo SONAR.

Pedir el precio



ExScan1000 es el medidor de espesores ultrasónico preciso. El principio del funcionamiento es el mismo que del dispositivo SONAR.

ExScan1000 Ultrasonic thickness gauges

  • Destino de ExScan1000

ExScan1000 es el medidor de espesores ultrasónico portátil, con la ayuda del cual es posible realizar la medición de espesores de diversos materiales, al mismo tiempo – la escansión del objeto de control, así como registrar el valor mínimo de su espesor.

El instrumento se utiliza en diversas industrias para medir el espesor de la pared de recipientes, tubos, piezas de la carrocería, chapas, vigas o estructuras de soporte, así como para controlar la condición de las superficies corroídas incluso con acceso unilateral al objeto de inspección.

El instrumento tiene un diseño ergonómico y cómodo. La forma y el material del cuerpo del medidor de espesores permiten sostenerlo con una mano durante el trabajo en el objeto.

Gracias a la clase de protección contra el polvo y la humedad IP65 y la presencia de una retroiluminación, el instrumento puede funcionar en las condiciones extremadamente duras.

  • Variantes principales de aplicación

  • Medición del espesor de diversos materiales.
  • Detección de los daños por corrosión.
  • Discernimiento de exfoliaciones de materiales.
  • Busca de los adelgazamientos de las paredes del objeto de inspección.
ExScan1000 Ultrasonic thickness gauges

Posibilidades clave

  • Los caracteres grandes y la retroiluminación de la pantalla facilitan la lectura incluso las condiciones de poca luz.
  • ExScan1000 puede funcionar hasta 200 horas con una carga de la batería.
  • La calibración de dos puntos y la medición automática de la propagación de las ondas ultrasónicas permiten obtener los resultados de alta precisión.
  • Posibilidad de encender/apagar automáticamente la retroiluminación de la pantalla para extender la vida útil de la batería.
  • El teclado hermético, resistente a sustancias aceitosas, productos derivados del petróleo, con seis teclas táctiles de retroacción, hace el funcionamiento del instrumento más cómodo.
  • ExScan 1000 viene con una zapata de goma para proteger el sensor y minimizar la influencia potencial del calor de las manos en los resultados de las mediciones.
  • El instrumento es compatible con una serie de los sensores ultrasónicos/transductores piezoeléctricos (de cristal) para la medición de varios niveles de espesor y formas de los objetos de inspección.

RECIBIR EL CÁLCULO INSTANTÁNEO DEL PRECIO DE NOSOTROS HOY

Pedir el precio

Aplicación del detector de fallas en la industria:

Ultrasonic flaw detector application
Energética

medición del espesor de las paredes de los tubos, curvas de tubería, el material principal (piezas brutas), así como del espesor de las zonas afectadas por el calor de las juntas soldadas

Ultrasonic flaw detector application
Aviación

medición del espesor de las paredes de los componentes de acero y portillas de las aeronaves con el acceso unilateral al objeto de inspección

Ultrasonic flaw detector application
Metalurgia y construcción de maquinaria

medición del espesor de las paredes de laminados de petaca y de tiras laminadas; control selectivo del espesor de las paredes de chapas laminadas; medición del espesor de las paredes de calentadores (calderas), recipientes, tubos

Ultrasonic flaw detector application
Industria de tubería

medición del espesor de las paredes de los tubos; detección de las exfoliaciones y adelgazamientos de la pared del tubo

Ultrasonic flaw detector application
De petróleo y gas

medición del espesor de las paredes de los recipientes a presión, redes de tuberías superficiales, líneas submarinas del colector de conducto de gas principal, recipientes de almacenamiento de petróleo y gas, cuerpos de bombas y válvulas

Ultrasonic flaw detector application
Ferroviaria

medición del espesor de los discos de las ruedas ferroviarias en el proceso de su producción

ExScan1000 Ultrasonic thickness gauges
ExScan1000 Ultrasonic thickness gauges
ExScan1000 Ultrasonic thickness gauges
ExScan1000 Ultrasonic thickness gauges
ExScan1000 Ultrasonic thickness gauges
ExScan1000 Ultrasonic thickness gauges
ExScan1000 Ultrasonic thickness gauges

Características físicas
Peso (con la batería): 300 g
Dimensiones exteriores (Ancho×Alto×Profundidad): 125 x 70 x 30 mm
Diapasón de las temperaturas de operación: de -20 a 50 ºС
Tiempo de operación (con la retroiluminación de la pantalla desenchufada) con las baterías alcalinas: 200 horas
Con los acumuladores de níquel y cadmio: 120 horas
Transductores
Tipo del transductor: Elemento dual (T/R)
Gama de frecuencias: 1 - 10 MHz
Tipo del conector: LEMO
Cable LEMO, longitud: 2 m.
Alimentación

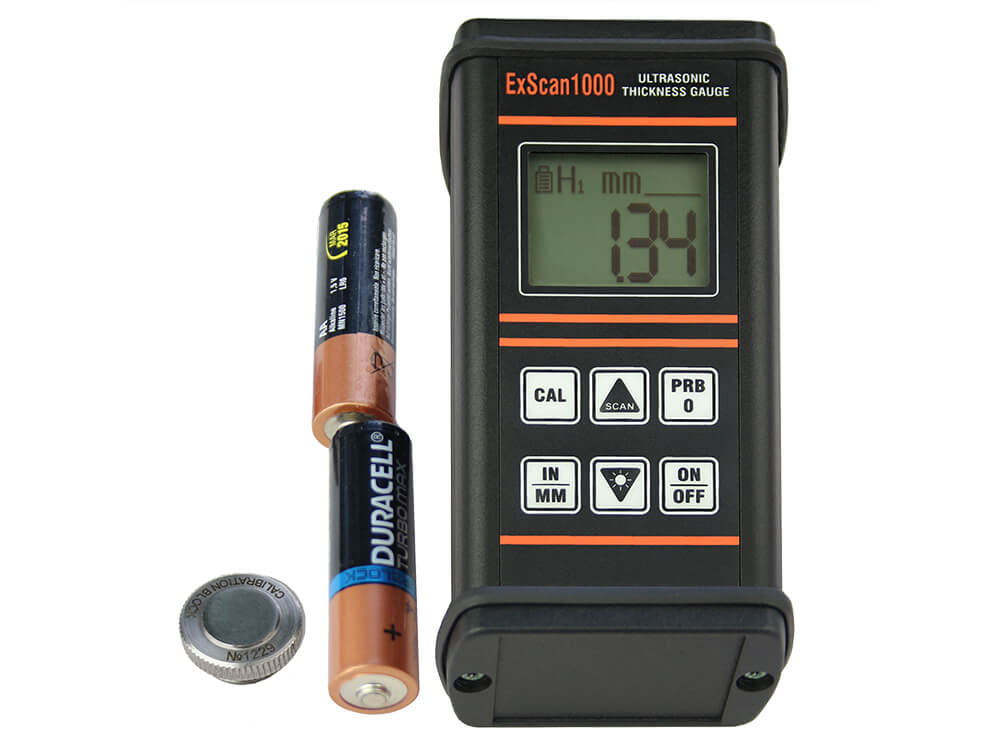

Tres acumuladores “ААА”: 1, 5 V, alcalinos o 1,2 V, de níquel y cadmio (NiCad)
Pantalla
Tipo de la pantalla: FSTN/POSITIVE LCD
Dimensión de la pantalla: 30 mm (Alto) х 25 mm (Ancho)
Posibilidad de utilizar la retroiluminación de la pantalla funcional en las condiciones de poca luz
Unidades de medición de las indicaciones: pulgada, pulgada/μs, mm o m/s
Indicador de estabilidad de las mediciones
Características de las mediciones
Modo de visualización: espesor del material
Modo de medición: PE
Velocidad de mediciones en el modo “Mediciones”: 4 indicaciones por segundo
Velocidad de mediciones en el modo “Escaneo”: 16 indicaciones por segundo, con la posibilidad de registro del espesor mínimo
Diapasón: 0.63 - 500 mm (0.025 - 19.999 in)
Precisión: ± (0.05 + 0.002×Hm) mm
Resolucion: 0.01 mm
Diapasón de velocidad de las oscilaciones ultrasónicas: 1250 - 14000 m/s o 0,0492 – 0,5511 pulgada/μs
Opciones de calibración: de un punto, de dos puntos, según la velocidad de las oscilaciones ultrasónicas
V-corrección: automática

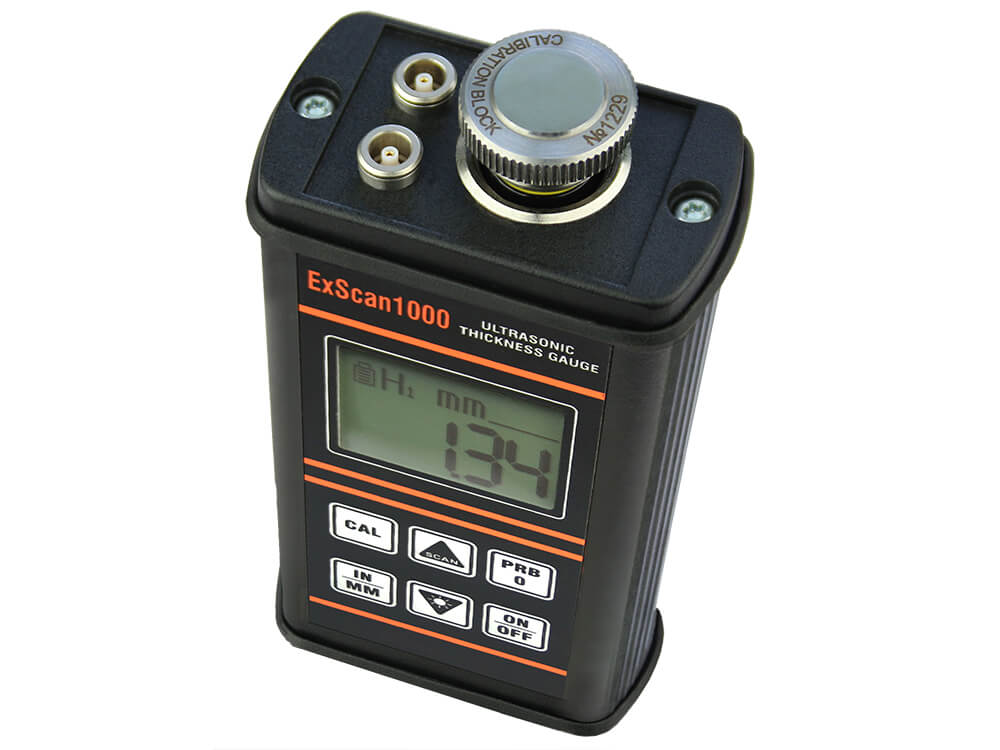

Calibración de cero: Manual (modelo de espesor de calibración integrado)

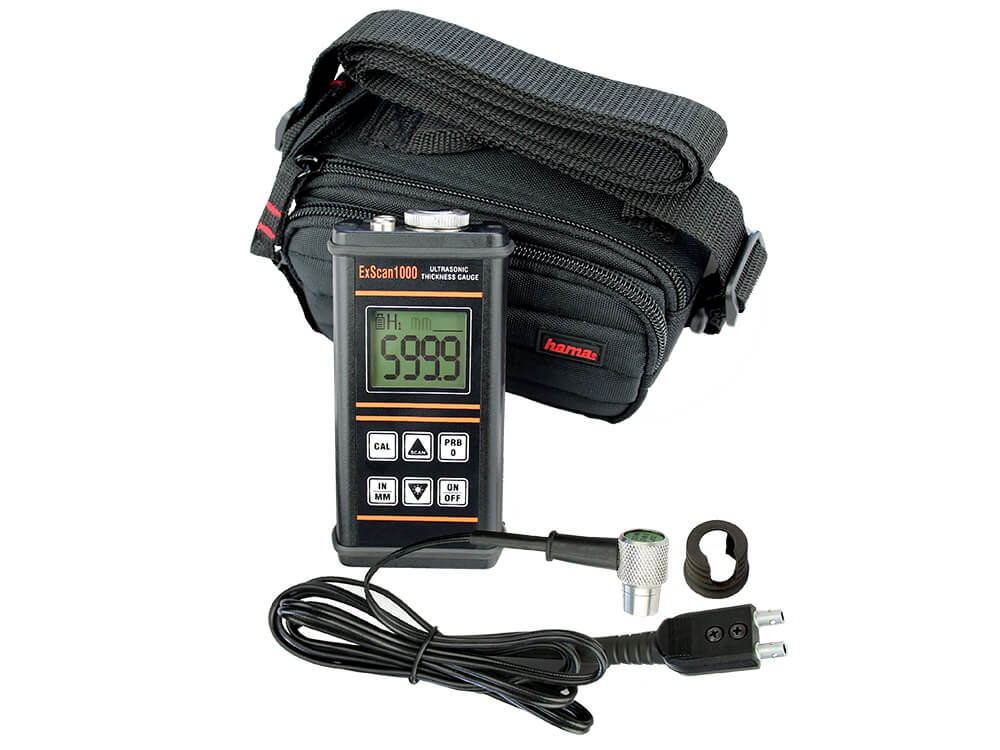

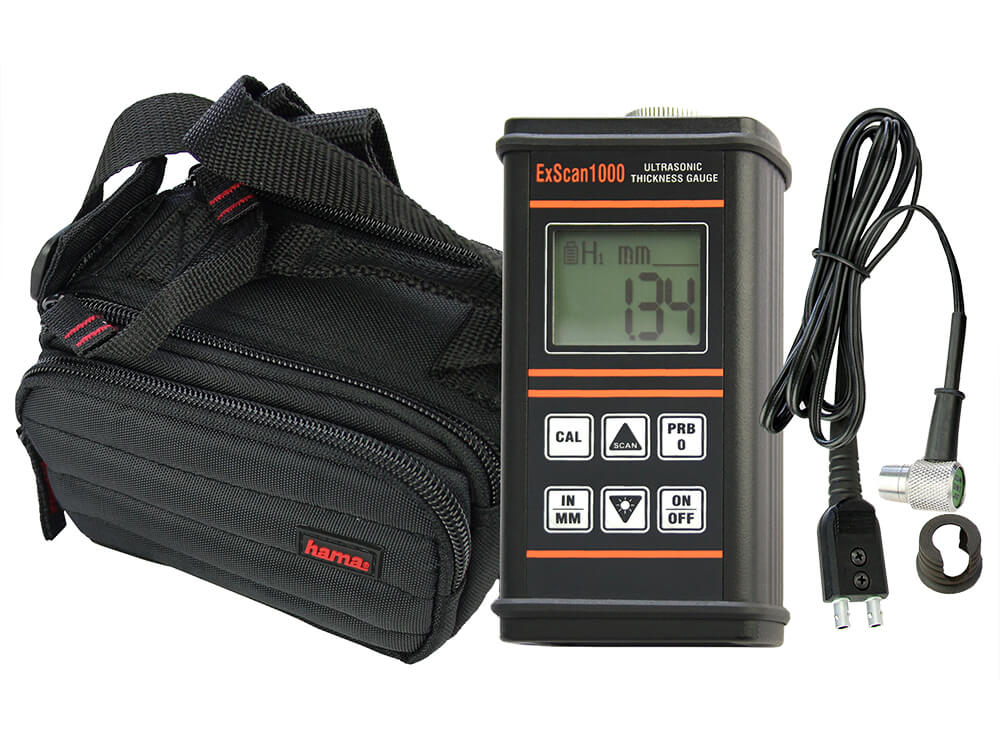

Artículo Cantidad, piezas
Medidor de espesores ultrasónico ExScan1000 1
acumuladores AAA 3

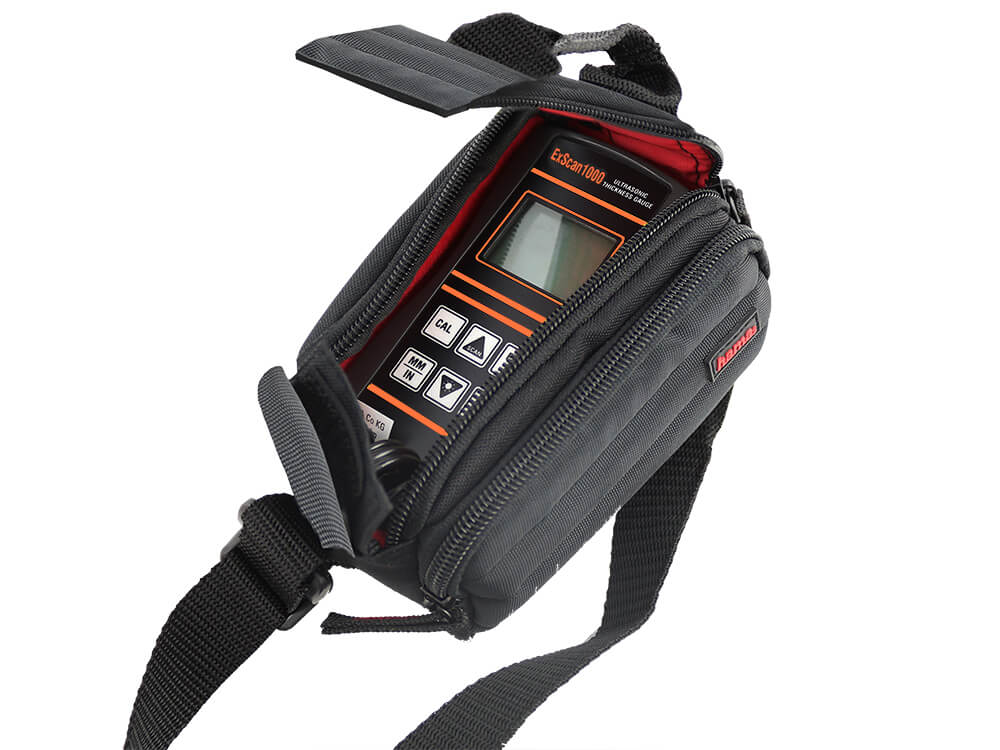

Bolsa de tejido (funda) 1
Transductor piezoeléctrico (de cristal): 0,25"5 MHz 1
Zapata del sensor 1
Manual de operación 1 ejemplar
