Detectores de fallas de corrientes Eddy

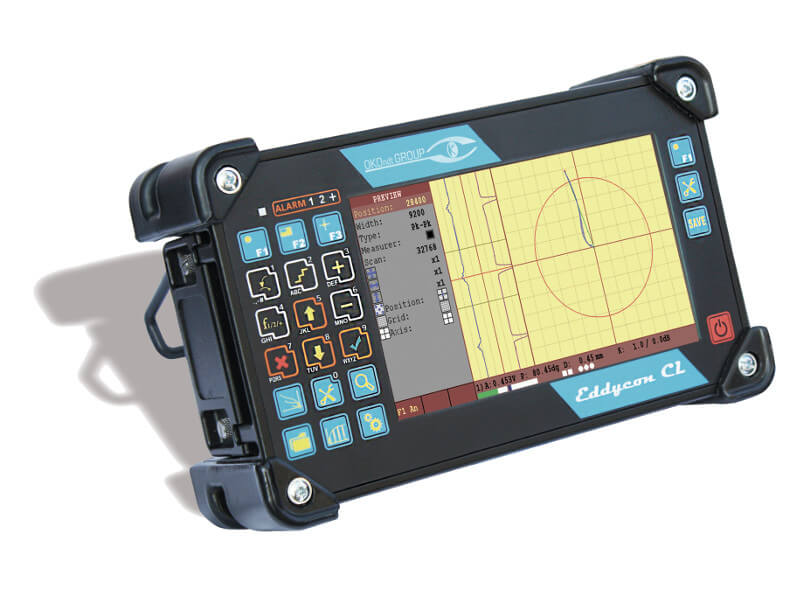

Detector de fallas de corrientes Eddy portátil Eddycon CL

Detector de fallas de corrientes Eddy portátil Eddycon CL



EDDYCON CL es el instrumento reciente de corrientes Eddy en nuestra familia. Está equipado con una pantalla brillante y grande de 7.2" y combina las mejores características de los detectores de fallas anteriores.

También puede ver un video instructivo para el trabajo con Eddycon CL. Conocer más


Detector de fallas de corrientes Eddy portátil Eddycon CL


El detector de fallas de corrientes Eddy EDDYCON CL está destinado para:

Detección de las grietas superficiales en varias piezas.

Detección del lugar de las grietas en los agujeros y estructuras de capas múltiples con la ayuda de los escáneres rotativos.

Reconocimiento de los defectos subsuperficiales en materiales conductores no magnéticos.

Evaluación de la conductividad de materiales no magnéticos y del espesor del recubrimiento de lacas y pinturas.

Ventajas de Eddycon CL:

  • Fácil de usar gracias a una interfaz intuitiva.
  • La presencia de la señalización de luz y sonido de defectos.
  • Cumplimiento estricto de ISO 15548.
  • Desajuste de la influencia del juego de funcionamiento y de la heterogeneidad de las propiedades electromagnéticas del objeto de inspección.
  • Conservación de más de 1000 configuraciones y resultados de inspección en la memoria del detector de fallas.
  • Transferencia de datos al ordenador a través de la unidad flash USB o via Ethernet.
  • Software especializado para ver resultados e impresión en papel de las actas de inspección.
  • Actualizaciones del software a través de la unidad flash USB.
  • Evaluación condicional de la profundidad del defecto.
  • Visualización de los defectogramas almacenados en la pantalla de un detector de fallas de corrientes Eddy.
  • Batería de iones de litio de desenganche rápido para el funcionamiento continuo de 7 horas de duración.
  • Peso pequeño - 1,7 kg.
  • Modelo tradicional del detector de fallas

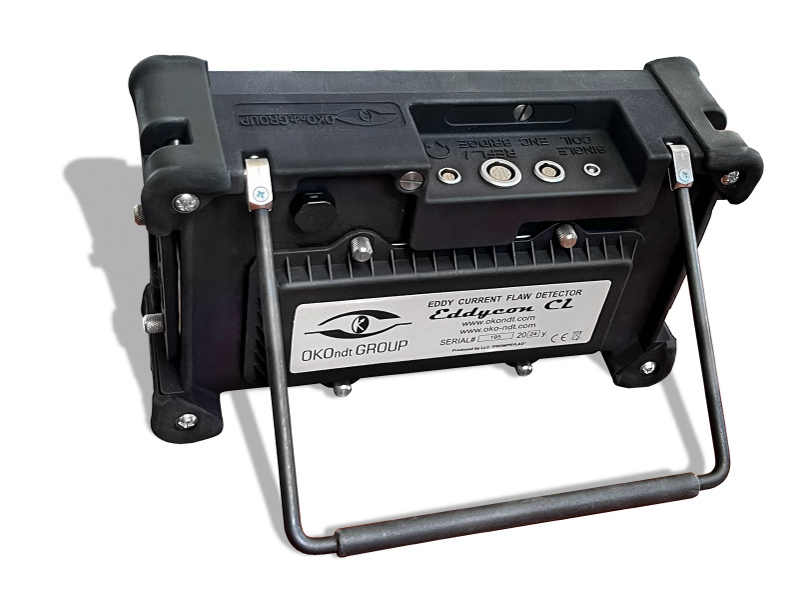

Gracias a los perfiles angulares de goma y al mango plegable, el dispositivo se puede instalar fácilmente tanto en la mesa como en la superficie del objeto de inspección. Si es necesario, incluso se puede colgar. Eddycon CL todavía puede usarse como un dispositivo portátil, sujetándolo con correas alrededor de la caja torácica cofre del operador.

Portable eddy-current flaw detector Eddycon C
Portable eddy-current flaw detector Eddycon CL screen
Portable eddy-current flaw detector Eddycon CL screen

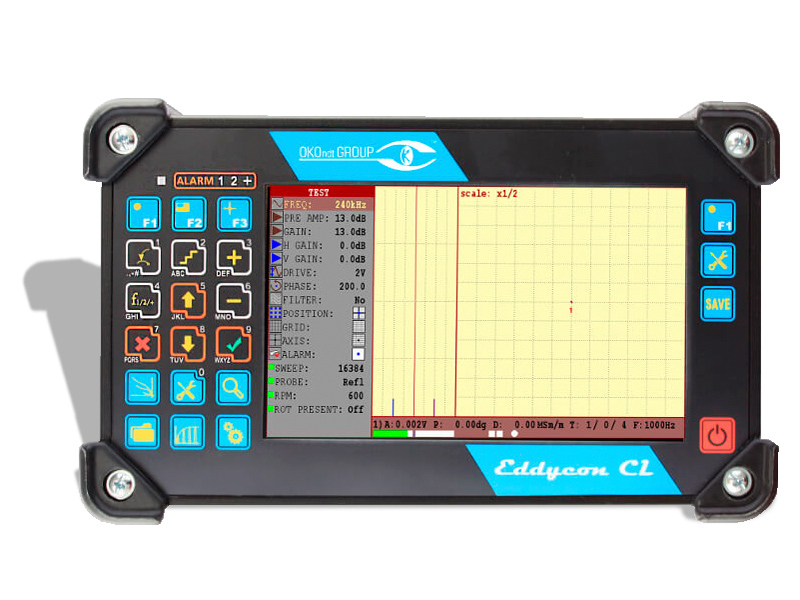

  • Pantalla

Una pantalla TFT de 7.2 pulgadas con una resolución de 800×480 píxeles proporciona las imágenes de alta precisión en la pantalla. El dispositivo tiene varios modos de pantalla: día, noche, estándar.

OBTENGA UN CÁLCULO INSTANTÁNEO DEL PRECIO DE NOSOTROS HOY

  • Modos de representación de la senal de corrientes Eddy en la pantalla:

Eddy-current flaw detector Eddycon CL Different modes of full-screen presentation

a) Menú+XY+A(t)

Eddy-current flaw detector Eddycon CL Different modes of full-screen presentation

b) Menú+XY

Eddy-current flaw detector Eddycon CL Different modes of full-screen presentation

c) Menú+A(t)

Eddy-current flaw detector Eddycon CL Different modes of full-screen presentation

d) XY+A(t)

Eddy-current flaw detector Eddycon CL Different modes of full-screen presentation

e) XY

Eddy-current flaw detector Eddycon CL Different modes of full-screen presentation

f) A(t)

  • Navegación

¡Un diseño de teclado especialmente elaborado permite ir rápidamente a cualquier menú del detector de fallas con una sola presión del botón!

Menú INSPECCIóN - modo de funcionamiento principal del detector de fallas;

Menú MEMORIA - se usa para almacenar/descargar las configuraciones y resultados de la inspección;

Menú CONFIGURACIONES PRINCIPALES - contiene las configuraciones básicas del detector de fallas;

Menú VISUALIZACIóN DE LOS RESULTADOS - permite ver los resultados de la inspección almacenados en la memoria del detector de fallas;

Menú CALIBRACIÓN - sirve para crear curvas de calibración para una evaluación más precisa de la profundidad de los defectos.

Eddy-current flaw detector Eddycon CL keypad

Aplicación del detector de fallas en industria:

Eddy-current flaw detector application
Ferroviaria

Detección de grietas por el método de corrientes parásitas de ensayo no destructivo en las piezas de equipos ferroviarios y unidades de vagones (juegos de ruedas y bujes de rodales de vagones de carga, vagones de pasajeros y vagones frigoríficos, dispositivo de acoplamiento automático, etc.).

Eddy-current flaw detector application
Aeronáutica

Inspección de corrientes parásitas de las piezas de las aeronaves (llantas, camisa, aletas de las turbinas, estructuras de capas múltiples, varios orificios, etc.).

Eddy-current flaw detector application
Química

Inspección de tuberías, tanques industriales, etc.

Eddy-current flaw detector application
Del petróleo y gas

Inspección de corrientes Eddy para detectar la presencia de las grietas en tuberías, aletas de las turbinas de sistemas de distribución de gas, recipientes a presión, etc.

Eddy-current flaw detector application
De energía

Ensayo no destructivo de tuberías y colectores de generadores de vapor por el transductor de corrientes Eddy de paso interno, etc.

Eddy-current flaw detector application
Mecánica

Inspección de corrientes Eddy de varillas, alambres, estructuras metálicas, cilindros para el trabajado de metales, chapas metálicas, etc.

Eddycon es disponible en dos versiones:



Eddycon C

Portable eddy current flaw detector-tester Eddycon C

Eddycon CL

Portable eddy current flaw detector-tester Eddycon CL



El software especializado del detector de fallas de corrientes Eddy multifuncional Eddycon CL se utiliza para procesar los resultados de inspección, así como para generar e imprimir informes de inspección. El programa permite trabajar con datos almacenados en el ordenador.



Las ventajas principales del programa son las siguientes:

  • Interfaz intuitiva.
  • Visualización fácil de los resultados de inspección para cada modo de frecuencia (frecuencia No. 1, frecuencia No. 2 y mezclado de señales).
  • Generación y almacenamiento de los informes electrónicos.
  • Salida de datos para cada defecto detectado, a saber:
    • coordenada de ubicación del defecto en el defectograma (cuando se utiliza el sensor de vía);
    • amplitud y fase de la señal;
    • profundidad del defecto.


El informe electríónico contiene los suguientes datos de control:

  • Nombre de la sociedad, departamento del ensayo no destructivo y el nombre del operador que realizó la inspección.
  • Descripción del objeto de inspección.
  • Parámetros de todas configuraciones del instrumento al momento de ejecución de la inspección.
  • Parámetros de las señales de los defectos (amplitud, fase, profundidad).
  • Visualización de las señales de defectos en un plano complejo o en un diagrama de tiras.
  • Fecha de realización de la inspección.
  • Posibilidad de crear otros tipos de informes, según el acuerdo con el cliente.

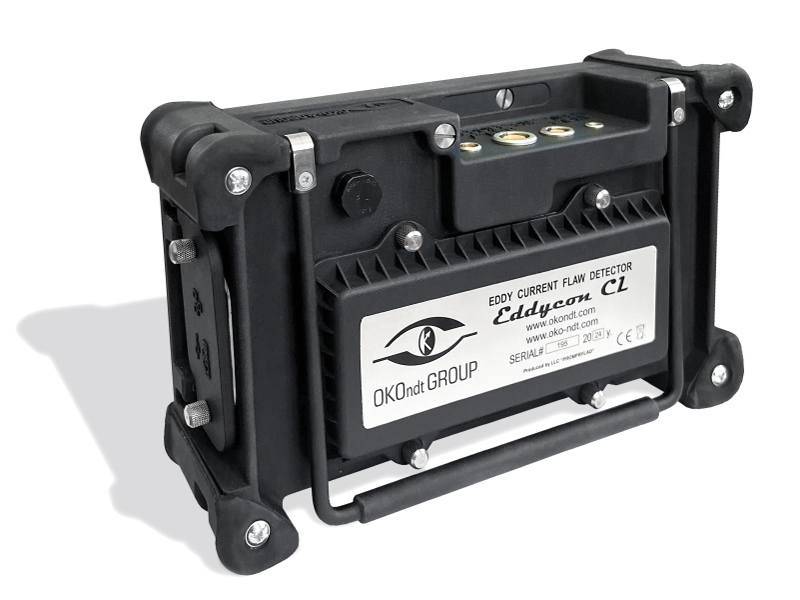

Detector de fallas de corrientes Eddy portátil Eddycon CL
Detector de fallas de corrientes Eddy portátil Eddycon CL
Detector de fallas de corrientes Eddy portátil Eddycon CL
Detector de fallas de corrientes Eddy portátil Eddycon CL
Detector de fallas de corrientes Eddy portátil Eddycon CL

Cuerpo
Dimensiones exteriores

10" × 6.1" × 3.1" (256 mm × 156 mm × 80 mm)

Peso

No más de 1,7 kg

Estándares aplicables СЕ, ISO 15548
Fuente de alimentación 100 V to 240 V, 50 Hz - 60 Hz

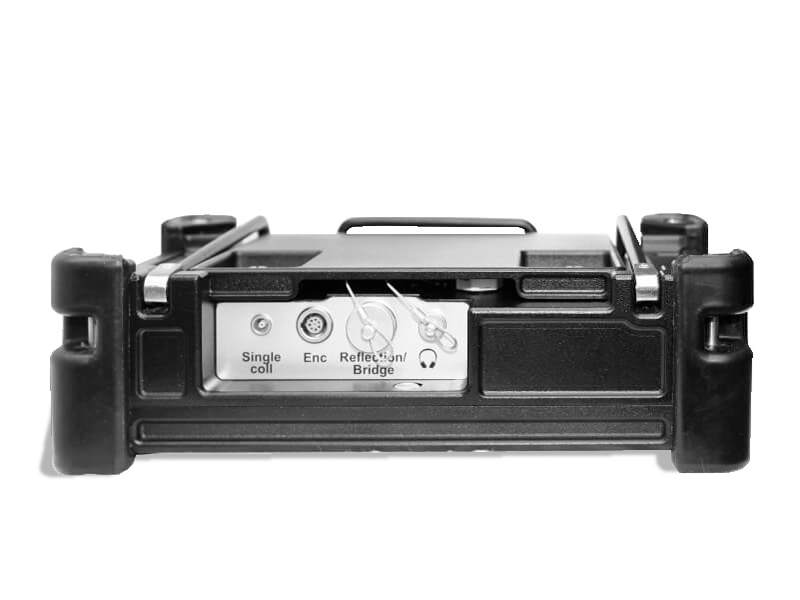

Entradas/salidas Puerto USB 2.0 (hub), Ethernet (Lemo de 4 contactos), auriculares (Lemo de 4 contactos)
Teclado americano, internacional (símbolos)
Condiciones de operación
Diapasón de las temperaturas de operación de -20 a +50°C
-20 a +50°C de -20 a +50°C
Clase de protección del cuerpo IP 64
Batería
Tipo De iones de litio 12 V/4500 mA·h
Tiempo de funcionamiento de la batería En modo normal - hasta 7 horas; usando los escáneres rotativos - 4-5 horas
Pantalla
Dimensión de la pantalla

7.2"

Tipo de color TFT (800×480)
Modos de funcionamiento de la pantalla normal, de pantalla completa; esquemas de tres colores
Rejilla (marcación de la pantalla) Tres tipos: grande, pequeña, esférica
Conexión con ordenador y almacenamiento de datos
Software para el ordenador Programa de procesamiento de los resultados de inspección
Almacenamiento de datos Tarjeta de memoria interna MicroSD 4 Gb (opcional - hasta 64 Gb)
Especificaciones del transductor de corrientes Eddy
Banda de frecuencias de 10 Hz a 16 MHz
Amplificación 70 dB
Voltaje de salida del generador 0.5 V; 1V; 2V; 4V; 6V
Amplificación adicional 30 dB
Diapasón de rotación de señal de 0º a 359,9º
Escala digital de 1/16 a 16, con el paso de 6 dB
Frecuencia de muestreo (control) de 1 a 11 kHz
Tiempo de la traza de señal 0.1 s; 0.3 s; 0.5 s; 1 s; 2 s; 3 s; 4 s; 5 s; 8 s
Filtros De baja frecuencia: de 1 a 5 000 Hz;
de alta frecuencia: de 1 a 5 000 Hz;
pasa-banda;
de valor medio;
diferencial
Transductores de corrientes Eddy conectados paramétricos, esquema de conexión "Reflection", esquema de conexión "Bridge"
Conector para la conexión del transductor de corrientes Eddy Lemo 00, Lemo de 12 contactos / Lemo de 16 contactos
Modos de representación de la señal Plano complejo – X(y);
exploración de tiempo – X(t), Y(t);
modo de operación de doble frecuencia
Tipos de los niveles de umbral círculo, umbral, sector, corte (trapecio)
Operación de multifrecuencia Multiplexación de doble frecuencia;
regulación independiente de ambas frecuencias;
mezclado de dos frecuencias (F1 - F2, F1 + F2)
Detector de fallas de corrientes Eddy Eddycon CL (Lemo 12)

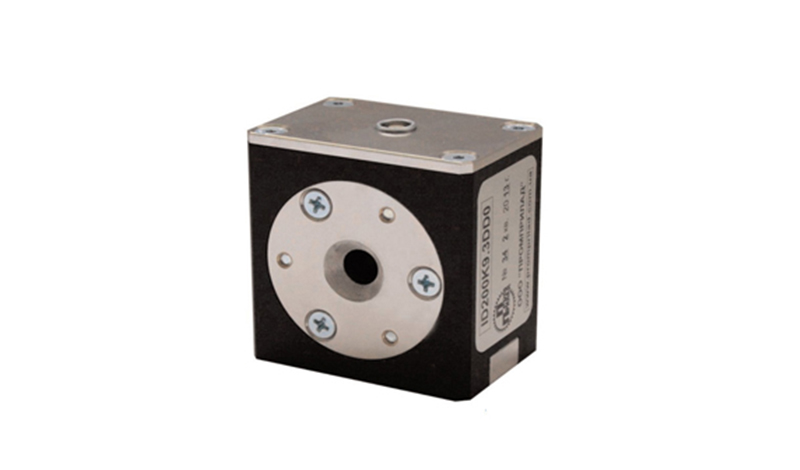

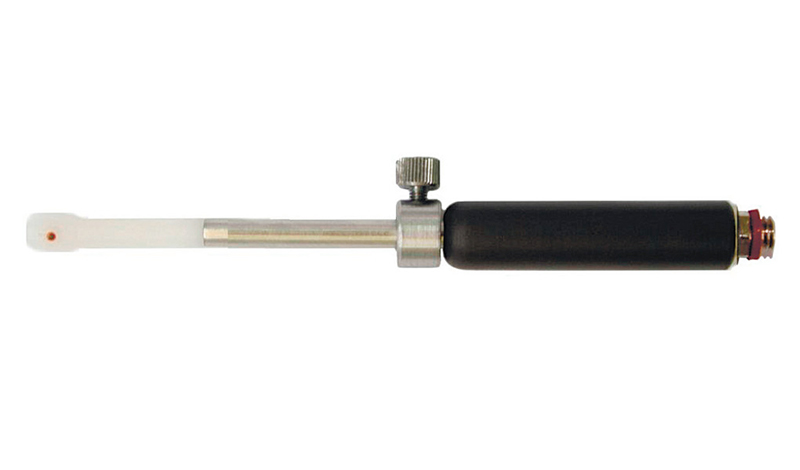

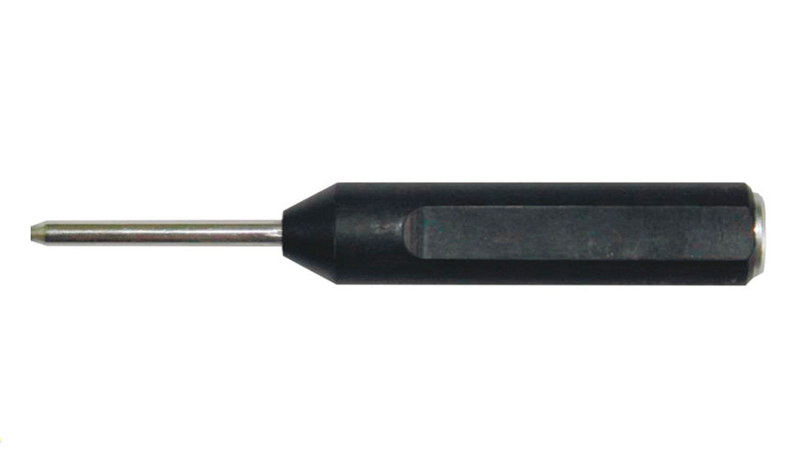

Transductor de corrientes Eddy SS340K09DA0
Cable de conexión Lemo 12 – Lemo 04 (tipo del conector 0В, tipo «Reflection»)
Cargador de baterías del tipo Mascot 2542
Bloque de calibración RS 2353/1-3N-Fe
Software para el trabajo con el ordenador
Manual de operación EC.14327992.02.13 OM
Manual de inicio rápido
Manual de operación para Mascot 2542
Certificado del ejemplar de calibración RS 2353/1-3N-Fe
Maleta
Bolsa
Certificado del Transductor de corrientes Eddy
Descripción Nota
CABLES
1.1 Cable de conexión Lemo 12 – Lemo 12 (para el escáner rotativo SVR-04), 1800 mm. Para los escáneres rotativos
1.2 Cable de conexión Lemo 12 – Lemo 04 (para los transductores de corrientes Eddy del tipo “Reflection”), 1800 mm. Para los transductores de corrientes Eddy con el conector Lemo de 4 contactos (EGG.0B)
1.3 Cable de conexión Lemo 12 – Lemo 04 (para los transductores de corrientes Eddy del tipo “Bridge”), 1800 mm.
1.4 Cable de conexión Lemo 12 – Lemo Triax (para los transductores de corrientes Eddy del tipo “Reflection”), 1800 mm. Para los transductores de corrientes Eddy con el conector Lemo Triax (ERN.0S650.CTA)
1.5 Cable de conexión Lemo 12 – Lemo Triax (para los transductores de corrientes Eddy del tipo “Bridge”), 1800 mm.
1.6 Cable de conexión Lemo 12 – Lemo 04 (para los sensores de conductividad), 1200 mm. Para CP-13 (sensor de conductividad)
1.7 Cable de conexión Lemo 00 – Microdot/М5 (para los transductores de corrientes Eddy paramétricos), 1800 mm. Para los transductores de corrientes Eddy con el conector Microdot

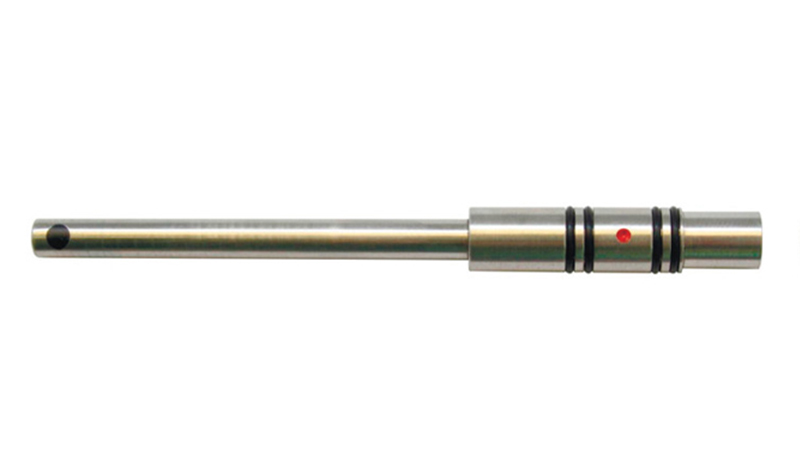

ESCÁNERES ROTATIVOS

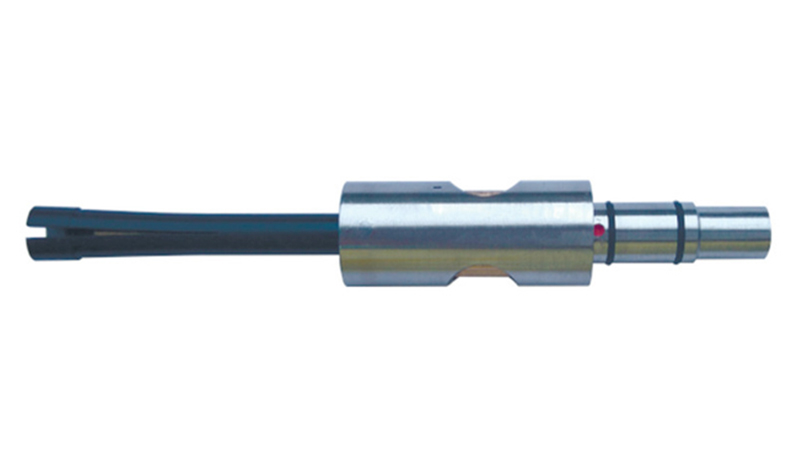

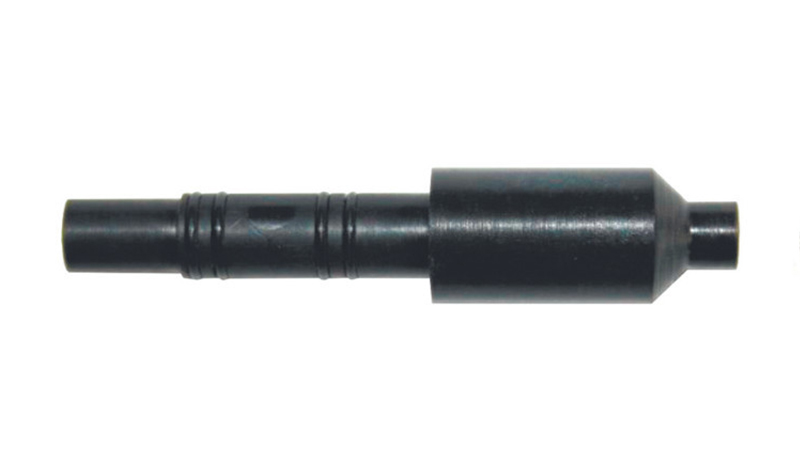

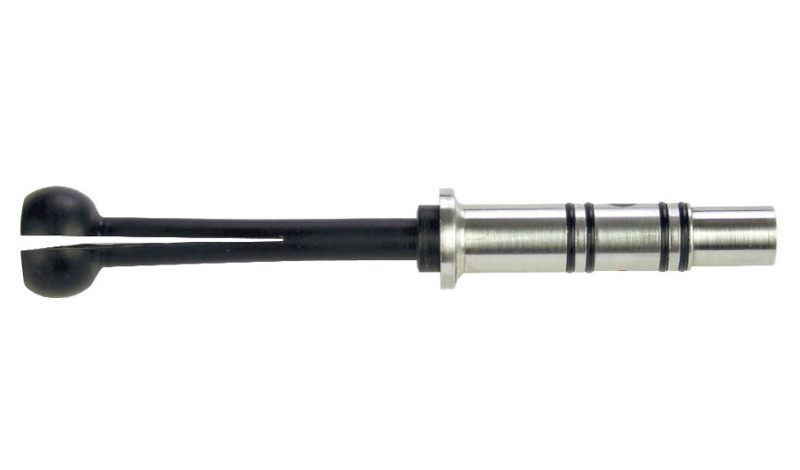

2.1 Escáner rotativo SVR-04 Conector Lemo de 12 contactos
BATERíA
3.1 Bloque de acumuladores desmontable
3.2 Adaptador para la carga de la batería
