Medidores de espesor ultrasónicos

TUZ-5

TUZ-5

TUZ-5 es el medidor de espesores ultrasónico manual portátil – está destinado para la medición expeditiva del espesor de los productos hechos de diferentes materiales, así como para la medición de la velocidad de las oscilaciones ultrasónicas durante el acceso al objeto de inspección por una parte.

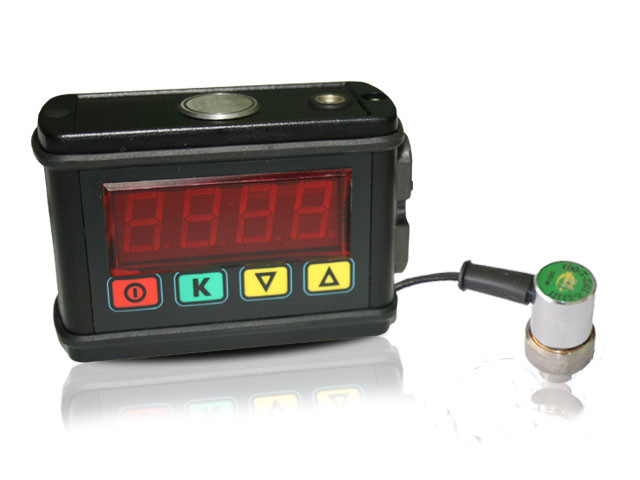

ТUZ-5 portable manual ultrasonic thickness gauge

Probes for TUZ-5 portable manual ultrasonic thickness gauge

Aplicación

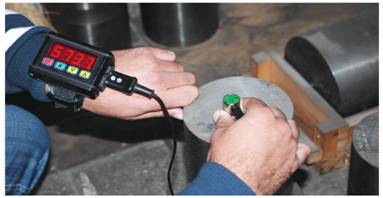

El medidor de espesor se utiliza en diversas industrias para medir el espesor de las paredes de contenedores, tuberías, piezas del cuerpo, láminas, etc., incluso con las superficies corroídas, durante la producción y operación.

Ventajas de TUZ-5:

  • peso pequeño;
  • dimensiones exteriores pequeñas;
  • amplia gama de espesores medidos;
  • larga duración del trabajo continuo;
  • calibración automática del "cero" del sensor.

Especificaciones del medidor de espesores TUZ-5:

Gama de espesores medidos 0.6-300 mm
Peso del medidor de espesores con un sensor 0.3 kg
Dimensiones exteriores del medidor de espesores 64х89х36 mm
Tiempo de ajuste del modo de funcionamiento 10 segundos
Tiempo del funcionamiento continuo 20 horas
Clase de protección del cuerpo IР 64
Modo de temperaturas - 30...+50˚С
Posibilidades del medidor de espesores
  • cuerpo de metal;
  • pequeñas dimensiones exteriores;

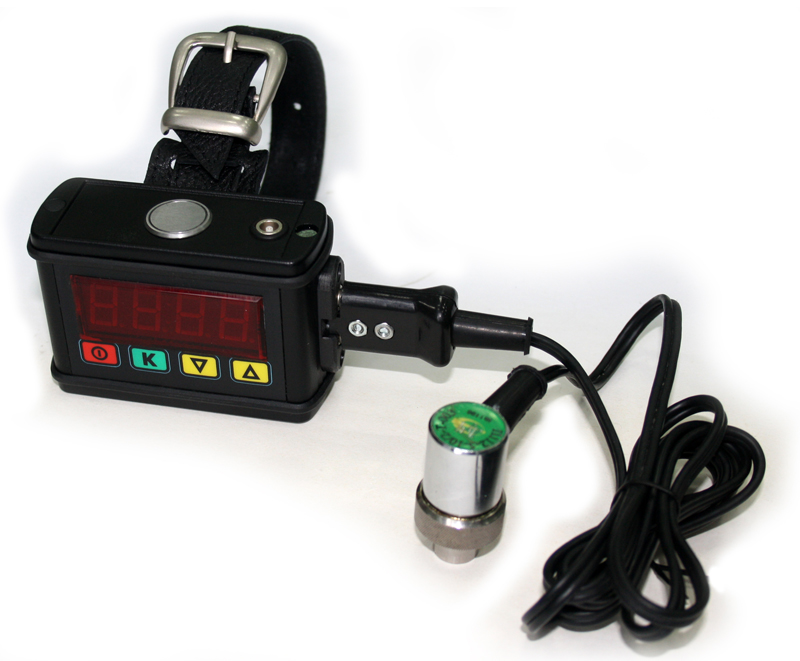

  • posibilidad de sujeción del medidor de espesores en la mano.

Indicadores metrológicos

Error absoluto permitido ΔН ± (0.1 + 0.005×Hx) mm
Error relativo permitido δC ± 1.5 %
Error adicional permitido con la rugosidad de la superficie Rz=320 μm ± 0.2 mm
Error adicional permitido con el radio de la curvatura de la superficie R=30 mm ± 0.1 mm

Transductores para el medidor de espesores:

Transductores ultrasónicos de cristal doble para los medidores de espesores manuales:

Nombre Frecuencia de operación, MHz Gama de operación de medición de espesores, mm Dimensiones de la superficie de trabajo, mm Dimensiones exteriores de los transductores, mm
P112-10-6/2-Т-003 10±1 0.6 – 20 9 22х39
P112-5-10/2-Т-003 5±0.5 1 – 100 14 22х42
P112-2.5-12/2-Т-003 2.5±0.25 3 – 300 16 24х42
  • Ver Paquete suministrado del medidor de espesores ultrasónico TUZ-5
