Detectores de fallas ultrasónicos

USR-01 – Juego para la inspección de las juntas soldadas de carriles

USR-01 – Juego para la inspección de las juntas soldadas de carriles








Destino del juego USR-01

El juego USR-01 está destinado para la inspección de las juntas soldadas de aluminotermia de rieles por el método ultrasónico de acuerdo con los requisitos de EN14730-1. El juego USR-01 se puede usar para la inspección de las juntas soldadas por el método de contacto eléctrico, en el caso de una verificación repetida de la vía del ferrocarril, de acuerdo con los resultados de una inspección ultrasónica mecanizada de alta velocidad, así como para una verificación preliminar en una planta de soldadura de rieles o en las condiciones de campo antes de soldar las secciones finales de rieles nuevos y usados.

El detector de fallas Sonocon B , que es uno de los componentes del juego USR-01, ofrece todas las funciones necesarias para realizar la inspección de las juntas soldadas de los rieles y tiene una interfaz clara y cómoda para el usuario.

El detector de fallas cumple con todos los requisitos de calidad y ofrece una amplia gama de funciones de control estándar y adicionales. El dispositivo está orientado al uso cómodo en las condiciones de campo, tiene un cuerpo ligero.

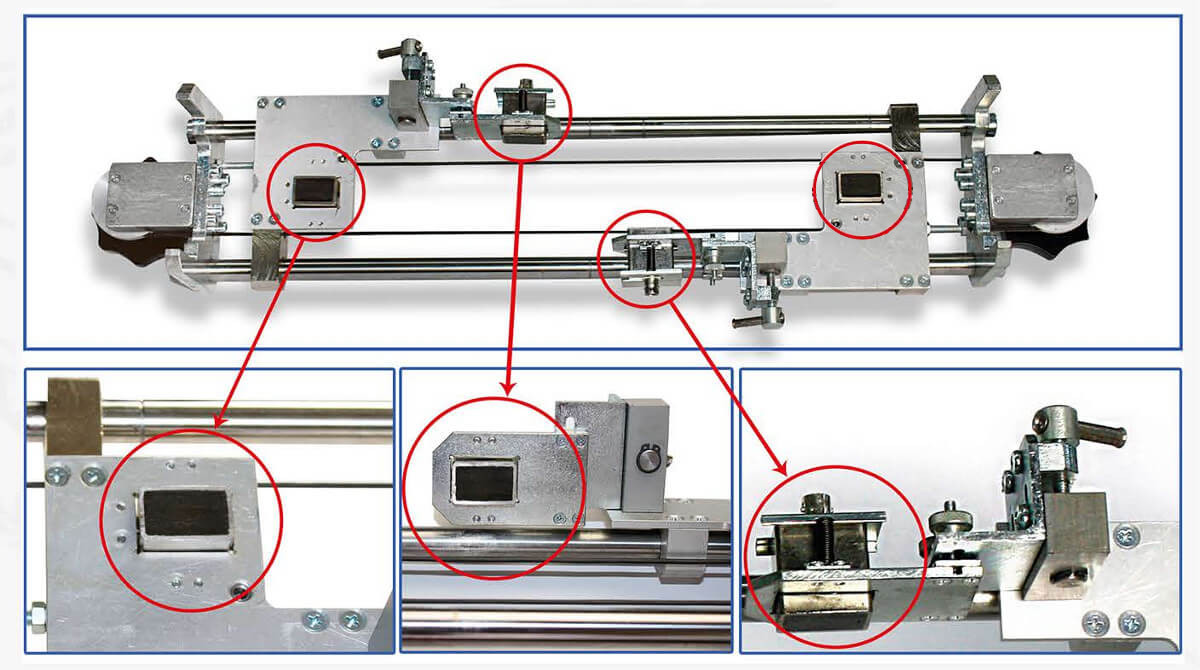

Escaner USR-01

El dispositivo de escaneo USR-01 se usa para el posicionamiento y movimiento de los sensores cuando se lleva a cabo la inspección de las juntas soldadas de aluminotermia de rieles.

USR-01 – Juego para la inspección de las juntas soldadas de carriles

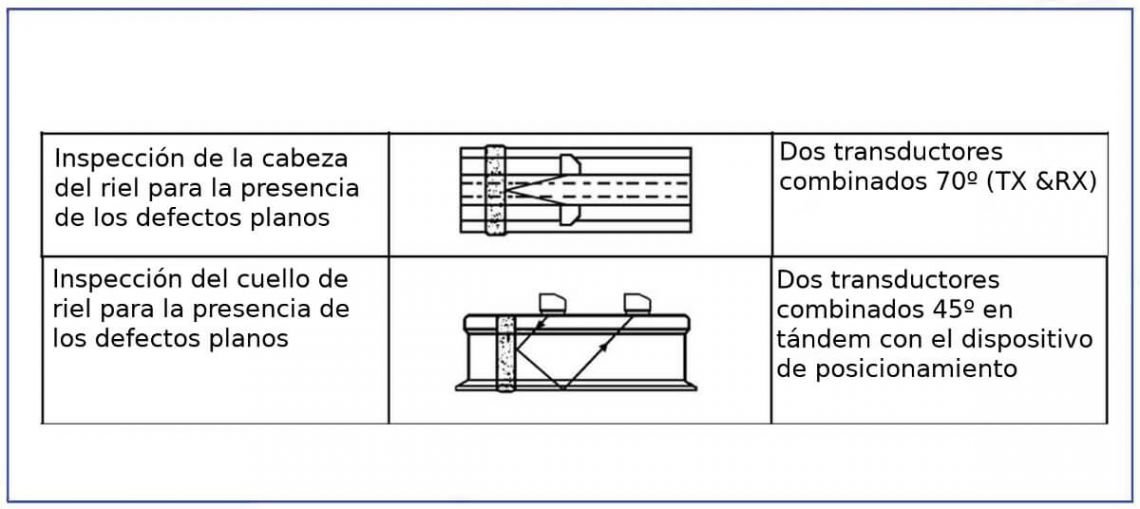

Esquemas de escaneo

USR-01 Kit Testing Of Rail Welded Joints Scanning Schema


Transductores manuales y esquemas de escaneo

Los transductores controlan las juntas soldadas de varias superficies de rieles utilizando el método de eco e impulso.

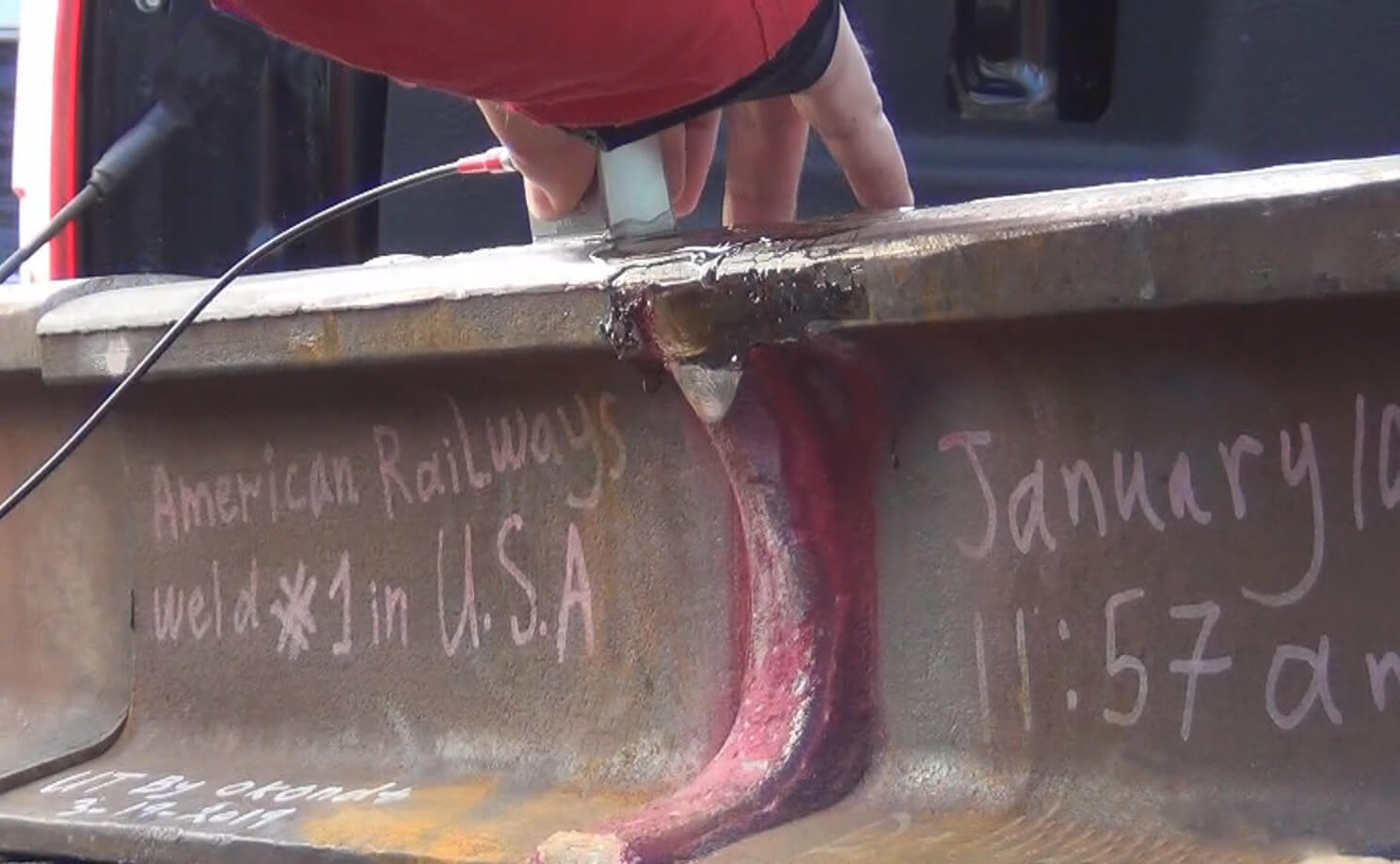

Rail Welded Joints manual scanning with Sonocon B


Esquemas de escaneo

Rail Welded Joints manual scanning with Sonocon B

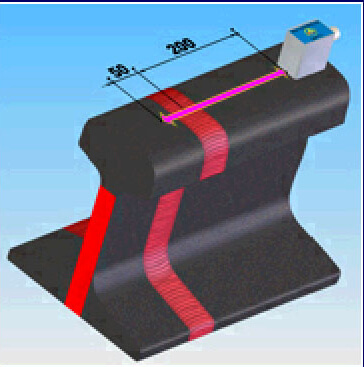

Inspección del cuello del riel desde la superficie del camino de rodamiento por los transductores 45°.
Rail Welded Joints manual scanning with Sonocon B

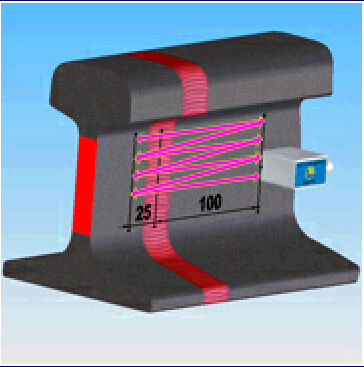

Inspección del cuello del riel desde la cara lateral del cuello del riel por los transductores 0° y 70° (esquema adicional).
Rail Welded Joints manual scanning with Sonocon B

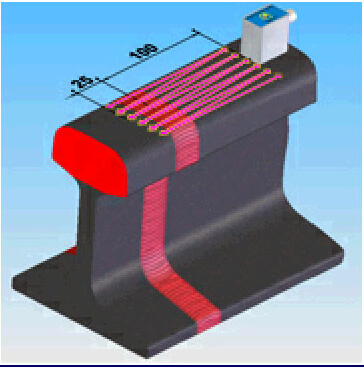

Inspección de la cabeza del riel desde la superficie del camino de rodamiento por los transductores 70°.
Rail Welded Joints manual scanning with Sonocon B

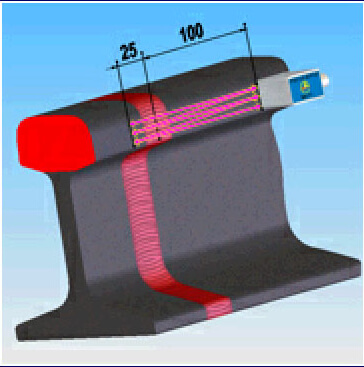

Inspección de la cabeza del riel desde la cara lateral por los transductores 0° y 70°.

Juego de suministro de USR-01


  • Ver Especificaciones de suministro de USR-01
