Detectores de fallas de corrientes Eddy

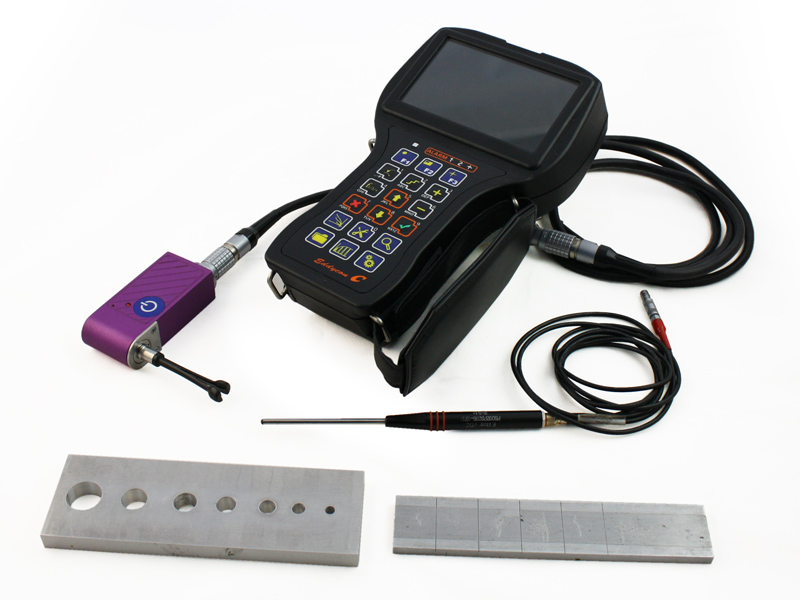

Detector de fallas de corrientes Eddy portátil Eddycon C

Detector de fallas de corrientes Eddy portátil Eddycon C



EDDYCON C es el buque insignia de la familia de nuestros detectores de fallas de Corrientes Eddy. Este instrumento portátil que combina las mejores características de los predecesores, está equipado con la pantalla de 4,3" y botones funcionales para el acceso instantáneo a cualquier menú disponible, será conveniente hasta para los usuarios más exigentes.

También puede ver el conjunto de videos de entrenamiento Eddycon C. Ver más


Portable eddy-current flaw detector-tester Eddycon C


El detector de fallas de corrientes Eddy EDDYCON C está destinado para:

Detección de las grietas superficiales en varias piezas.

Detección del lugar de las grietas en los agujeros y estructuras de capas múltiples con la ayuda de los escáneres rotativos.

Reconocimiento de los defectos subsuperficiales en materiales conductores no magnéticos.

Evaluación de la conductividad de materiales no magnéticos y del espesor del recubrimiento de lacas y pinturas.

Estos instrumentos permiten realizar la inspección completa de corrientes Eddy de las piezas de las aeronaves en conformidad con las exigencias de los reglamentos AIRBUS A318 / A319 / A320 / A321 NONDESTRUCTIVE TESTING MANUAL (Manual de los ensayos no destructivos) NTM, BOEING 737 NON-DESTRUCTIVE TEST MANUAL (Manual de los ensayos no destructivos).

Ventajas de Eddycon C:

  • Fácil de usar gracias a una interfaz intuitiva.
  • La presencia de la señalización de luz y sonido.
  • Cumplimiento estricto de ISO 15548.
  • Desajuste de la influencia del juego de funcionamiento y de la heterogeneidad de las propiedades electromagnéticas del objeto de inspección.
  • Conservación de más de 1000 configuraciones y resultados de inspección en la memoria del detector de fallas.
  • Transferencia de datos al ordenador a través de la unidad flash USB o vía Ethernet.
  • Software especializado para ver resultados e impresión en papel de las actas de inspección.
  • Software especializado para la visualización de los datos en la pantalla del ordenador en tiempo real.
  • Actualizaciones del software a través de la unidad flash USB.
  • Evaluación condicional de la profundidad del defecto.
  • Visualización de los defectogramas almacenados en la pantalla de un detector de fallas de corrientes Eddy.
  • Posibilidad de conectar el sensor de temperature y la presencia del botón remoto «Balance» (opcional).
  • Batería de iones de litio de desenganche rápido para el funcionamiento continuo de 7 horas de duración.
  • Peso ligero - 0,9 kg.
  • Portabilidad y peso ligero

Gracias al peso pequeño del detector de fallas de Corrientes Eddy el operador tiene la posibilidad de ajustarlo con una mano. El dispositivo está equipado con una correa lateral especialmente para que solo se pueda sostener con la mano izquierda o derecha, y la compacidad del Eddycon C permite alcanzar cualquier botón del teclado. El operador tiene la posibilidad de realizar la inspección de corrientes Eddy durante mucho tiempo, prácticamente sin cansarse, ya que el dispositivo es realmente muy ligero.

Detector de fallas de corrientes Eddy portátil Eddycon C
Detector de fallas de corrientes Eddy portátil Eddycon C
Detector de fallas de corrientes Eddy portátil Eddycon C
  • Pantalla

Gracias a la pantalla TFT de color de 4,3 pulgadas con la resolución de 800×480 píxeles recibimos en la pantalla una imagen de alta precisión. Hay varios modos de visualización de la información en la pantalla: día, noche, estándar.

OBTENGA UN CÁLCULO INSTANTÁNEO DEL PRECIO DE NOSOTROS HOY

  • Modos de representación de la senal de corrientes Eddy en la pantalla:

Eddy-current flaw detector Eddycon C Different modes of full-screen presentation

a) Menú +XY+A(t)

Eddy-current flaw detector Eddycon C Different modes of full-screen presentation

b) Menú +XY

Eddy-current flaw detector Eddycon C Different modes of full-screen presentation

c) Menú +A(t)

Eddy-current flaw detector Eddycon C Different modes of full-screen presentation

d) XY+A(t)

Eddy-current flaw detector Eddycon C Different modes of full-screen presentation

e) XY

Eddy-current flaw detector Eddycon C Different modes of full-screen presentation

f) A(t)

  • Navegación

¡Un diseño de teclado especialmente elaborado permite ir rápidamente a cualquier menú del detector de fallas con una sola presión del botón!

Menú INSPECCIóN - modo de funcionamiento principal del detector de fallas;

Menú MEMORIA - se usa para almacenar/descargar las configuraciones y resultados de la inspección;

Menú CONFIGURACIONES PRINCIPALES - contiene las configuraciones básicas del detector de fallas;

Menú VISUALIZACIóN DE LOS RESULTADOS - permite ver los resultados de la inspección almacenados en la memoria del detector de fallas;

Menú CALIBRACIÓN - sirve para crear curvas de calibración para una evaluación más precisa de la profundidad de los defectos.

Eddy-current flaw detector Eddycon C keypad

Aplicación del detector de fallas en industria:

Eddy-current flaw detector application
Ferroviaria

Detección de grietas por el método de corrientes parásitas de ensayo no destructivo en las piezas de equipos ferroviarios y unidades de vagones (juegos de ruedas y bujes de rodales de vagones de carga, vagones de pasajeros y vagones frigoríficos, dispositivo de acoplamiento automático, etc.).

Eddy-current flaw detector application
Aeronáutica

Inspección de corrientes parásitas de las piezas de las aeronaves (llantas, camisa, aletas de las turbinas, estructuras de capas múltiples, varios orificios, etc.).

Eddy-current flaw detector application
Química

Inspección de tuberías, tanques industriales, etc.

Eddy-current flaw detector application
Del petróleo y gas

Inspección de corrientes Eddy para detectar la presencia de las grietas en tuberías, aletas de las turbinas de sistemas de distribución de gas, recipientes a presión, etc.

Eddy-current flaw detector application
De energía

Ensayo no destructivo de tuberías y colectores de generadores de vapor por el transductor de corrientes Eddy de paso interno, etc.

Eddy-current flaw detector application
Mecánica

Inspección de corrientes Eddy de varillas, alambres, estructuras metálicas, molinos de laminación, chapas metálicas, etc.

Eddycon es disponible en dos versiones:



Eddycon C

Portable eddy current flaw detector-tester Eddycon C

Eddycon CL

Portable eddy current flaw detector-tester Eddycon CL


El software especializado del detector de fallas de corrientes Eddy multifuncional Eddycon C se utiliza para procesar los resultados de inspección, así como para generar e imprimir informes de inspección. El programa permite trabajar con datos almacenados en el ordenador.



Las ventajas principales del programa son las siguientes:

  • Interfaz intuitiva.
  • Visualización fácil de los resultados de inspección para cada modo de frecuencia (frecuencia No. 1, frecuencia No. 2 y mezclado de señales).
  • Generación y almacenamiento de los informes electrónicos.
  • Salida de datos para cada defecto detectado, a saber:
    • coordenada de ubicación del defecto en el defectograma (cuando se utiliza el sensor de vía);
    • amplitud y fase de la señal;
    • profundidad del defecto.


El informe electríónico contiene los suguientes datos de control:

  • Nombre de la sociedad, departamento del ensayo no destructivo y el nombre del operador que realizó la inspección.
  • Descripción del objeto de inspección.
  • Todos los parámetros de las configuraciones del instrumento durante la inspección.
  • Parámetros de las señales de los defectos (amplitud, fase, profundidad).
  • Visualización de las señales de defectos en un plano complejo o en un diagrama de tiras.
  • Fecha de realización de la inspección.
  • Posibilidad de crear otros tipos de informes, según el acuerdo con el cliente.

Detector de fallas de corrientes Eddy portátil Eddycon C
Detector de fallas de corrientes Eddy portátil Eddycon C
Detector de fallas de corrientes Eddy portátil Eddycon C
Detector de fallas de corrientes Eddy portátil Eddycon C
Cuerpo
Dimensiones exteriores

9.5" × 4.4" × 5.3" (241 mm × 112 mm × 135 mm)

Peso

No más de 0,9 kg

Estándares aplicables СЕ, ISO 15548
Fuente de alimentación 100 V to 240 V, 50 Hz - 60 Hz
Entradas/salidas Puerto USB 2.0 (hub), Ethernet (Lemo de 4 contactos), auriculares (Lemo de 4 contactos)
Teclado americano, internacional (símbolos)
Condiciones de operación
Diapasón de las temperaturas de operación de -20 a +50°C
temperatura de almacenamiento -de -20 a +50°C
Clase de protección del cuerpo IP 64
Batería
Tipo De iones de litio 12 V/4500 mA·h
Tiempo de funcionamiento de la batería En modo normal - hasta 7 horas; usando los escáneres rotativos - 4-5 horas
Pantalla
Dimensión de la pantalla

4.3"

Tipo De color TFT (800×480 píxeles)
Modos de funcionamiento de la pantalla normal, de pantalla completa; esquemas de tres colores
Rejilla (marcación de la pantalla) Tres tipos: grande, pequeña, esférica
Conexión con ordenador y almacenamiento de datos
Software para el ordenador Programa de procesamiento de los resultados de inspección
Almacenamiento de datos Tarjeta de memoria interna MicroSD 4 Gb (opcional - hasta 64 Gb)
Especificaciones del transductor de corrientes Eddy
Banda de frecuencias de 10 Hz a 16 MHz
Amplificación 70 dB
Voltaje de salida del generador 0.5 V; 1V; 2V; 4V; 6V
Amplificación adicional 30 dB
Diapasón de rotación de señal de 0º a 359,9º
Escala digital de 1/16 a 16, con el paso de 6 dB
Frecuencia de muestreo (control) de 1 a 11 kHz
Tiempo de la traza de señal 0.1 s; 0.3 s; 0.5 s; 1 s; 2 s; 3 s; 4 s; 5 s; 8 s
Filtros De baja frecuencia: de 1 a 5 000 Hz;
de alta frecuencia: de 1 a 5 000 Hz;
pasa-banda;
de valor medio;
diferencial
Transductores de corrientes Eddy conectados paramétricos, esquema de conexión "Reflection", esquema de conexión "Bridge"
Conector para la conexión del transductor de corrientes Eddy Lemo 00, Lemo de 12 contactos / Lemo de 16 contactos
Modos de representación de la señal Plano complejo – X(y);
exploración de tiempo – X(t), Y(t);
modo de operación de doble frecuencia
Tipos de los niveles de umbral círculo, umbral, sector, corte (trapecio)
Operación de multifrecuencia Multiplexación de doble frecuencia;
egulación independiente de ambas frecuencias;
mezclado de dos frecuencias (F1 - F2, F1 + F2)
Detector de fallas de corrientes Eddy Eddycon C (Lemo 16)
Transductor de corrientes Eddy SS340K09DA0
Cable de conexión Lemo 16 – Lemo 04 (tipo del conector 0В, tipo «Reflection»)
Cargador de baterías del tipo Mascot 2542
Bloque de calibración RS2353/1-3N-Fe
Software para el trabajo con el ordenador
Manual de operación EC.14327992.02.13 OM
Manual de inicio rápido
Manual de operación para Mascot 2542
Certificado del ejemplar de calibración RS2353/1-3N-Fe
Maleta
Bolsa
Certificado del Transductor de corrientes Eddy
Detector de fallas de corrientes Eddy Eddycon C (Lemo 12)
Transductor de corrientes Eddy SS340K09DA0
Cable de conexión Lemo 12 – Lemo 04 (tipo del conector 0В, tipo «Reflection»)
Cargador de baterías del tipo Mascot 2542
Ejemplar de calibración RS2353/1-3N-Fe
Software para el trabajo con el ordenador
Manual de operación EC.14327992.02.13 OM
Manual de inicio rápido
Manual de operación para Mascot 2542
Certificado del ejemplar de calibración RS2353/1-3N-Fe
Maleta
Bolsa
Certificado del Transductor de corrientes Eddy
Descripción Nota
CABLES
1.1 Cable de conexión Lemo 16 – Lemo 16 (para el escáner rotativo SVR-05), 1800 mm. ara los escáneres rotativos
1.2 Cable de conexión Lemo 16 – Lemo 04 (para los transductores de corrientes Eddy del tipo “Reflection”), 1800 mm. Para el transductor de corrientes Eddy Lemo de 4 contactos (EGG.0B)
1.3 Cable de conexión Lemo 16 – Lemo 04 (para los transductores de corrientes Eddy del tipo “Bridge”), 1800 mm.
1.4 Cable de conexión Lemo 16 – Lemo Triax (para los transductores de corrientes Eddy del tipo “Reflection”), 1800 mm. para los transductores de corrientes Eddy con Lemo Triax (ERN.0S650.CTA)
1.5 Cable de conexión Lemo 16 – Lemo Triax (para los transductores de corrientes Eddy del tipo “Bridge”), 1800 mm.
1.6 Cable de conexión Lemo 16 – Lemo 04 (para los sensores de conductividad), 1200 mm. Para CP-13 (sensor de conductividad)
1.7 Cable de conexión Lemo 00 – Microdot/М5 (para los transductores de corrientes Eddy paramétricos), 1800 mm. Para los transductores de corrientes Eddy con el conector Microdot

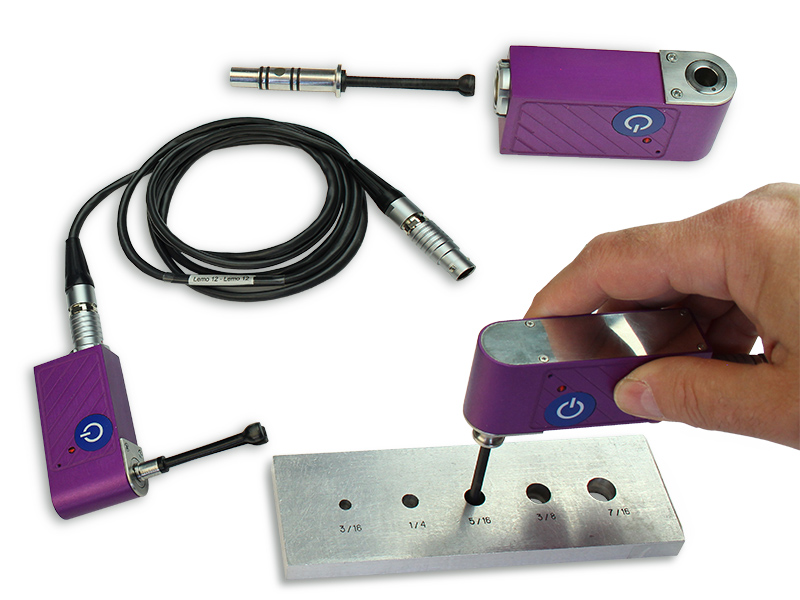

escáneres rotATIVOS
2.1 Escáner rotativo SVR-05 Conector Lemo de 16 contactos
BATERíA
3.1 Bloque de acumuladores desmontable
3.2 Adaptador para la carga de la batería
Descripción Nota
CABLES
1.1 Cable de conexión Lemo 12 – Lemo 12 (para el escáner rotativo SVR-04), 1800 mm. Para los escáneres rotativos
1.2 Cable de conexión Lemo 12 – Lemo 04 (para los transductores de corrientes Eddy del tipo “Reflection”), 1800 mm. Para los transductores de corrientes Eddy con el conector Lemo de 4 contactos (EGG.0B)
1.3 Cable de conexión Lemo 12 – Lemo 04 (para los transductores de corrientes Eddy del tipo “Bridge”), 1800 mm.
1.4 Cable de conexión Lemo 12 – Lemo Triax (para los transductores de corrientes Eddy del tipo “Reflection”), 1800 mm. Para los transductores de corrientes Eddy con Lemo Triax (ERN.0S650.CTA)
1.5 Cable de conexión Lemo 12 – Lemo Triax (para los transductores de corrientes Eddy del tipo “Bridge”), 1800 mm.
1.6 Cable de conexión Lemo 12 – Lemo 04 (para los sensores de conductividad), 1200 mm. Para CP-13 (sensor de conductividad)
1.7 Cable de conexión Lemo 00 – Microdot/М5 (para los transductores de corrientes Eddy paramétricos), 1800 mm. Para los transductores de corrientes Eddy con el conector Microdot
escáneres rotATIVOS
2.1 Escáner rotativo SVR-04 Conector Lemo de 12 contactos
BATERíA
3.1 Bloque de acumuladores desmontable
3.2 Adaptador para la carga de la batería
